Características
El Respaldo por Batería y Operación VFI Protegen las Cargas Críticas

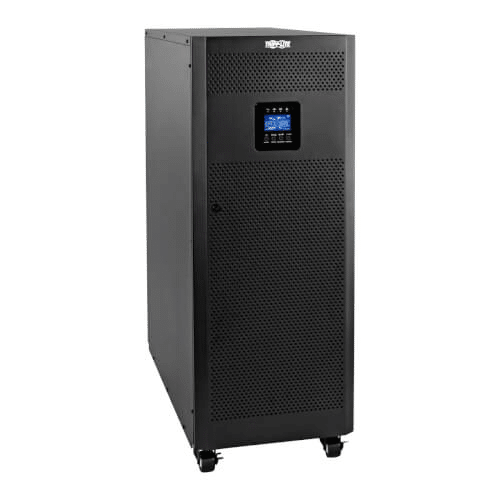

El UPS SmartOnline® S3M80KX IGBT soporta la disponibilidad continua de sus cargas más importantes a través de todas las condiciones de energía, proporcionando un plataforma compacta de respaldo de energía que es fácil de manejar y económica de operar. La sofisticada operación de voltaje y frecuencia independiente (VFI) y el avanzado control de tecnología de rectificador IGBT proporcionan calidad confiable de la energía de salida Proporcionando hasta 80kVA de energía limpia y continua, este sistema UPS trifásico es perfecto para aplicaciones críticas en ambientes de TI, comunicaciones, corporativos, comerciales, menudeo, financieros, de transporte, seguridad, emergencia e industria ligera.
El Mejor Tamaño de Base en su Clase para Fácil Integración en Su Aplicación de Red
Este sistema UPS en línea de doble conversión tiene un pequeño tamaño de base de sólo 0.28 metros cuadrados. Requiere menos espacio en su instalación y puede instalar el sistema en espacios que previamente habrían requerido un adaptación costosa.
Diseño y Operación Eficiente Reducen el Costo de Propiedad
Este UPS IGBT se beneficia de la altamente eficiente tecnología de doble conversión sin transformador que ofrece ahorros en costos operativos. Alcanza 94% de eficiencia en el modo de doble conversión y hasta 98 % en el modo ECO reduciendo los costos de energía y enfriamiento. Una baja THDi (<3%) mejora la capacidad del generador Una baja THDv (≤2%) y la corrección activa del factor de potencia mejoran el rendimiento de salida El diseño de la plataforma y el firmware reduce el número de tableros únicos, mejorando el tiempo promedio para reparar (MTTR) y dando por resultado un tiempo muerto reducido. La derivación estática y de mantenimiento incorporada transfiere la carga del UPS a la energía de la red pública durante fallas, sobrecargas y mantenimiento lo que además evita costoso tiempo muerto del sistema.
Las Baterías Externas Proporcionan Respaldo Confiable con Opciones de Autonomía Extendida
El S3M80KX usa gabinetes de baterías externas escalables, como el BP480V65 y BP480V100 (vendidos por separado), para proporcionar hasta tres horas de respaldo en caso de una falla de energía. El sistema UPS se reinicia automáticamente después de un apagón prolongado.
La Interfaz LCD Intuitiva Proporciona Información Importante de un Vistazo
La interfaz LCD interactiva en el panel frontal muestra las condiciones de funcionamiento críticas y datos de diagnóstico, incluyendo el modo de funcionamiento, voltaje de entrada / salida, carga, voltaje de la batería, tiempo de autonomía y condiciones de falla. Cuatro LEDs proporcionan información acerca del estado de la energía de línea, derivación, batería y falla.
La Tarjeta para Administración de la Red Ofrece Monitoreo y Control Remoto
La tarjeta para administración de red WEBCARDLX sin Java opcional (vendida por separado) permite administración remota mediante interfaces incrustadas de red HTML5, SSH / telnet y SNMP, así como la integración con una amplia gama de sistemas de administración de red y plataformas DCIM Un puerto para Apagado de Emergencia Remoto [REPO] permite apagar desde una distancia segura durante emergencias
La capacidad de conexión en paralelo proporciona mayor capacidad
Conecte hasta tres unidades S3M80KX en paralelo usando gabinetes de batería independientes / compartidos para aumentar la capacidad.
2 Años de Garantía Proporcionan Tranquilidad
El S3M80KX está respaldado por una garantía de 2 años, asegurando confiabilidad y rendimiento.
Aplicaciones Típicas
- Ahorre espacio en entornos limitados de centros de datos con un tamaño de base pequeño, el mejor en su clase
- Respalde equipo esencial en aplicaciones de red, telecomunicaciones, financieras e industria ligera
- Mantenga operaciones críticas de centros de datos, sistemas de automatización y líneas de producción durante todas las condiciones de energía
El Paquete Incluye
- UPS S3M80KX SmartOnline Serie S3MX Trifásico en línea de doble conversión de 80kVA 72kW 380V / 400V / 415V
- Cable RS-232
- Manual del Propietario
Especificaciones
GENERALIDADES
| Código UPC | 037332225412 |
| Tipo de UPS | En Línea |
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 80000 |
| Capacidad de salida (kVA) | 80.00 |
| Capacidad de Salida (Watts) | 72000 |
| Capacidad de salida (kW) | 72.00 |
| Factor de Potencia | 0,9 |
| Factor de Cresta | 3:1 |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | Selección automática de frecuencia |
| Regulación del Voltaje de Salida (Modo de Línea) | ±1% |
| Regulación del voltaje de salida (modo de línea económica) | +/-11V del nominal |
| Regulación del voltaje de salida (modo de batería) | ±1% |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | Soporta de forma continua hasta 100% de carga en el modo de doble conversión; Soporta 100% ~ 110% de carga por 10 minutos, 110% ~ 130% de carga por 1 minuto y superior a 130% por 1 segundo antes de cambiar a modo en derivación; el modo de Inversor es restaurado automáticamente según los niveles de carga se reduzcan a menos del 70%; Las opciones de configuración soportan hasta 3 sistemas S3M30KX cableados en paralelo para aumentar capacidad u operación redundante tolerante a fallas |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Bancos de Carga Controlables Individualmente | No |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 122.2A |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | Trifásica Wye, 4 hilos más tierra (L1, L2, L3, N, G) |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Breakers de entrada | 6 fusibles de 30A / Fase |
| Fase de Entrada | Trifásico |
| Factor de Potencia (Entrada) | Factor de Potencia 0.99 (al 100% de carga) |
| THDi | <3% (100% de carga) |
BATERÍA
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales Consulte por favor el Manual del Propietario |
| Compatibilidad con módulo de baterías externas | BP480V100; BP480V100-NIB; BP480V40; BP480V40-NIB; BP480V65 |
| Voltaje CD del sistema (VCD) | +/- 240 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | 9 horas al 90% (baterías internas) |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | El acondicionamiento de la energía en línea de doble conversión mantiene la salida dentro de 1% del voltaje nominal seleccionado en el modo en línea |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | PANTALLA LCD: ofrece una variedad de información gráfica, de texto y numérica para indicar una amplia gama de condiciones de operación y falla / advertencia del UPS, incluyendo el modo de operación actual, estados de alarma, nivel de carga, carga de la batería, voltaje y frecuencia de entrada / salida, autonomía estimada y mucho más (para un listado detallado, consulte el manual del usuario) |
| Interruptores | BOTÓN ON / ENTER: enciende el UPS y confirma una selección del menú de parámetros; BOTÓN OFF / ESC: apaga el UPS y regresa al punto anterior en el menú de parámetros; BOTÓN TEST / UP: inicia la operación de auto-diagnóstico del UPS y avanza al siguiente punto en el menú de parámetros; BOTÓN MUTE / DOWN: silencia la alarma acústica y avanza al punto previo en el menú de parámetros; Presione simultáneamente los botones TEST / UP y MUTE / DOWN por 1 segundo para ingresar o salir del menú de parámetros (Para información detallada, consulte el manual del usuario) |
| Alarma Acústica | Las alarmas advierten a los usuarios de una variedad de condiciones operativas: MODO EN DERIVACIÓN (suena cada 2 segundos), MODO DE RESPALDO POR BATERÍA (suena cada 4 segundos), MODO DE FALLA (suena continuamente), SOBRECARGA (suena dos veces por segundo), OTRAS ADVERTENCIAS (suena una vez por segundo), FALLA (suena continuamente); Todas las alarmas pueden silenciarse, excepto condiciones de SOBRECARGA y OTRAS ADVERTENCIAS |
| Indicadores LED | 4 LEDs reportan los modos de DERIVACIÓN / LÍNEA / BATERÍA / FALLA |
FÍSICAS
| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |
| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 790 |
| Altura del UPS Primario (mm) | 1,010 |
| Ancho del UPS Primario (mm) | 360 |
| Dimensiones de Envió (Al x An x Pr / cm) | 119.99 x 47.98 x 90.98 |
| Peso de Envío (kg) | 134.72 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr, mm) | 1010 x 360 x 790 |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 100.99 x 35.99 x 78.99 |
| Peso del Módulo de Potencia del UPS (kg) | 112.94 |
AMBIENTALES
| Rango de Temperatura de Operación | 0 ºC a 40 ºC [32 ºF a 104 ºF] |
| Rango de Temperatura de Almacenamiento | 0 ºC a 35 ºC [32 ºF a 95 ºF] con batería; -15 ºC a 60 ºC [5 ºF a 140 ºF] sin batería |
| Humedad Relativa | De 5% a 95%, sin condensación |
| Altitud de Operación (pies) | < 1000 m [3280 pies] (La capacidad se reduce en 1% por cada 100 m [328 pies] sobre 1000 m [3280 pies]) |
| Ruido Audible | |
| Elevación en Operación (m) |
COMUNICACIONES
| Interfaz de Comunicaciones | Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web |
| Descripción del Puerto de Monitoreo de Red | La ranura para tarjetas permite opciones de interfaz de administración de red o una tarjeta de relevadores de E/S programable |
| Cable de Comunicaciones | Cable DB9 / RS-232 incluido |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Cero tiempo de transferencia de modo En Línea a Respaldo por Batería, Inversor a Derivación 0ms (Sincrónicos) y de Inversor a modo ECO <10ms. |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | 120V (entre Fase y Neutro), 208V (Entre Fases) @ 50% de carga / 176V (entre Fase y Neutro), 305V (entre Fases) @ 100% de carga. |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | 276V (entre Fase y Neutro), 478V (entre Fases) @ 50% o 100% de carga. |
FUNCIONES ESPECIALES
| Poste de conexión a tierra | Sí |
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Switch de derivación manual |
| Características de Ahorro de Energía Ecológico | Operación de modo económico de alta eficiencia |
CERTIFICACIONES
| Certificaciones del UPS | CE |
| Detalles de las Certificaciones del UPS | IEC/EN 62040-1:2008+A1 (Seguridad); IEC/EN 62040-2:2006 (Categoría C3) |
GARANTIA
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
