General

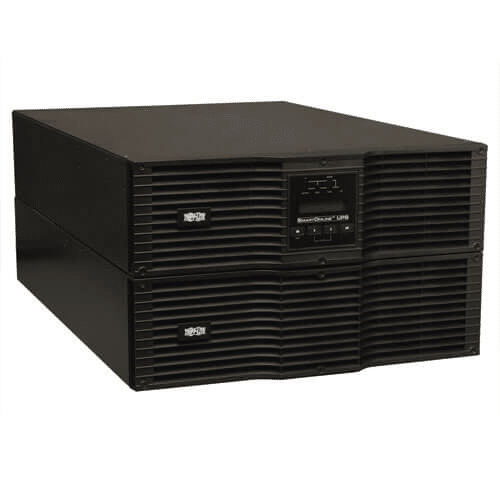

Sistema UPS SU10KRT3UHV 10,000VA / 10kVA / 9000 watt, en línea de doble conversión, de Tripp Lite; ofrece complete protección de energía para aplicaciones críticas de red. Este sistema proporciona protección para UPS en línea, de doble conversión con tiempo de transferencia cero, adecuado para aplicaciones de red avanzadas. La derivación automática tolerante de fallas previene las interrupciones inesperadas del servicio durante las condiciones de sobrecargas o fallas internas del UPS. Se incluye PDU desprendible con switch de derivación manual que soporta el reemplazo en funcionamiento de todo el módulo de potencia del UPS sin interrupción de los equipos conectados. Opciones de disponibilidad mejorada, tolerancia a fallas y reemplazo Hot-Swap, hacen a este UPS ideal para aplicaciones de red avanzadas en centros de datos, salas de computadoras, gabinetes de cableado de red y ubicaciones industriales demandantes.
Características
- Sistema UPS SU10KRT3UHV de 10kVA / 10,000VA / 9000 watt, en línea, de doble conversión de Tripp Lite en una configuración total de 6U de rack / torre(módulo de potencia de UPS 3U y módulo de batería externa 3U)
- PDU desprendible con switch de derivación manual, soporta el reemplazo Hot-Swap del módulo de potencia del UPS sin interrumpir la salida de la energía a los equipos de red conectados.
- Derivación electrónica tolerante a fallas, mantiene la salida de la energía de la red pública durante una variedad de condiciones de falla del UPS
- Conexiones de entrada con instalación eléctrica permanente (3 hilos) y de salida con instalación eléctrica permanente (3 hilos)
- Soporta entrada / salida norteamericana de instalación eléctrica permanente de 208V / 240V (L1,L2,G), más entrada / salida internacional con instalación eléctrica permanente de 230V / 220V / 240V (L,N,PE)
- El transformador SU6000XFMR2U opcional ofrece salida de 120V en configuraciones de salida norteamericana de instalación eléctrica permanente de 208V / 240V (L1,L2,G)
- Profundidad máxima del rack instalado de solo 82.6 cm [32.5″]
- La regulación de voltaje activa de tiempo completo ofrece una salida CA de doble conversión limpia y continua, sin fluctuaciones de voltaje, interrupciones de energía o ruidos en la línea
- La operación de doble conversión convierte la entrada bruta de CA en CD, luego la resintetiza a una salida de CA de onda sinusoidal perfecta con protección mejorada contra distorsión armónica, impulsos eléctricos rápidos y otros problemas que no resuelven otros UPS
- Mantiene la salida de onda sinusoidal de tiempo completo dentro del 2% de 200V / 208V / 220V / 230V / 240V seleccionable durante caídas de voltaje de hasta 100V y sobrevoltajes de hasta 300V
- Soporta operación de 50Hz / 60Hz para compatibilidad mundial de frecuencia
- Se puede ampliar la autonomía con módulos de baterías externas BP240V10RT3U; BP240V787C-1PH opcionales.
- Algunas configuraciones de baterías externas requieren del uso del software para configuración de baterías externas de Tripp Lite (vea el manual)
- El sistema de administración inteligente de la batería con carga compensada de temperatura extiende la vida de la batería
- Funcionamiento extremadamente eficiente, en la configuración opcional de Modo económico, reduciendo la producción de calor y los costos de energía
- El reinicio sin utilización de la batería garantiza el encendido automático de la UPS, sin intervención del usuario, después de apagones prolongados, incluso con baterías vencidas que se deben reemplazar.
- Los puertos USB y Serial permiten apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga GRATUITA de www.tripplite.com/poweralert
- La interfaz USB compatible con HID permite la integración con las funciones incorporadas de administración de energía y de apagado automático de Windows y Mac OS X.
- Compatible con las opciones de tarjetas de administración de UPS de Tripp Lite TLNETCARD, WEBCARDLX, SNMPWEBCARD, MODBUSCARD y RELAYIOCARD
- El modulo de interfaz RELAYIOMINI opcional proporciona tres salidas de cierre de contacto físico configurables para notificación personalizada de eventos (se debe remover el módulo de interfaz USB).
- Soporta el apagado de emergencia (EPO) mediante la interfaz incorporada
- El juego de rieles de instalación incluido soporta la instalación 6U en rack de 19″ de 4 postes.
- El 2POSTRMKITHD opcional soporta la instalación en racks de 2 postes de 19″
- Los LEDs y la pantalla LCD en el panel frontal con controles de desplazamiento y opción de contraseña soportan el monitoreo visual de todas las funciones principales del UPS y opciones de configuración avanzadas para nivel de carga, selección de voltaje nominal, conversión de frecuencia y otros parámetros operativos.
- Panel de visualización LED / LCD que se puede girar para poder verlo en configuraciones de rack o de torre
- Supresión de sobretensiones de CA y supresión de ruido de grado de red
- La opción de modo industrial (preestablecido de fábrica) soporta cargas de arranque de corriente elevada, ya que pasa momentáneamente al modo de derivación debido a las condiciones de sobrecarga de corta duración.
- El modo de conversión de frecuencia permite convertir de 60Hz a 50Hz o de 50Hz a 60Hz (sin degradación).
- Los módulos de baterías externas son Hot-Swap y se pueden reemplazar en el campo
El Paquete Incluye
- SU10000RT3UPM – Módulo de potencia de 3U para UPS
- BP240V10RT3U – Módulo de batería externa
- SUPDMB710HW – PDU desprendible con switch de derivación manual
- Juego de riel compatible para instalar en rack de 4 postes (2 juegos)
- Soportes para instalación en torre para configuración en torre vertical
- Cableado USB, DB9 y EPO
- Manual del Usuario
Especificaciones
GENERALIDADES
| Código UPC | 037332115935 |
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 10000 |
| Capacidad de salida (kVA) | 10 |
| Capacidad de Salida (Watts) | 9000 |
| Capacidad de salida (kW) | 9 |
| Factor de Potencia | 0,9 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | Selección de voltaje a través de la interfaz LCD del panel frontal |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | La frecuencia de salida coincide con la nominal de entrada en el arranque; El modo de conversión de frecuencia permite convertir de 60 Hz a 50 Hz o de 50 Hz a 60 Hz (sin degradación de la salida); Regulación de frecuencia de salida +/- 0.05Hz (operación libre) |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 2% |
| Regulación del voltaje de salida (modo de línea económica) | +/- 10% |
| Regulación del voltaje de salida (modo de batería) | +/- 2% |
| Detalles del tomacorrientes | Soporta salida norteamericana de 208V / 240V* (L1,L2,G) y salida internacional con instalación eléctrica permanente de 230V / 220V / 240V (L,N,PE); *Para salida de 120V con cableado de alimentación de 208V / 240V (L1,L2,G), use el transformador opcional SU6000XFMR2U |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | Soporta hasta 105% de carga continuamente en modo de doble conversión, 106% a 125% por 1 minuto, 126% a 150% por 30 segundos; las cargas superiores a 150% activan la operación inmediata en modo de derivación para soportar cargas directamente desde la energía de la red pública. A medida que los niveles de carga se reducen a 95% o menos, se restablece automáticamente el modo de doble conversión. |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 200V; 208V; 220V; 230V; 240V |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Bancos de Carga Controlables Individualmente | No |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 56.1A (200V), 54A (208V), 51A (220V), 48.8A (230V), 46.8A (240V) |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 200V CA; 208V CA; 220V CA; 230V CA; 240V CA |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Descripción de la conexión de entrada del UPS | Soporta entrada norteamericana de 208V / 240V (L1,L2,G) y entrada internacional cableada de 230V / 220V / 240V (L,N,PE) |
| Servicio Eléctrico Recomendado | 60A |
| Fase de Entrada | Monofásico |
BATERÍA
| Autonomía a Plena Carga (min.) | 4.3 min (9000 W) |
| Autonomía a Media Carga (min.) | 12.5 min (4500 W) |
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales |
| Compatibilidad con módulo de baterías externas | BP240V10RT3U; BP240V787C-1PH |
| Voltaje CD del sistema (VCD) | 240 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Menos de 6 horas del 10% al 90% (típico, descarga de carga completa) |
| Descripción de reemplazo de batería | Módulos de baterías externas Hot-Swap que el usuario puede reemplazar |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Regulación de voltaje de salida del 2% en modo estándar en línea de doble conversión |
| Corrección de Sobrevoltaje | Corrige sobrevoltajes de hasta 300 V |
| Corrección de Bajo Voltaje | Corrige bajo voltajes de hasta 100V. |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | Pantalla LCD seleccionable con botones de desplazamiento y selección que habilita las opciones de control y monitoreo detallado del UPS; el panel LED / LCD que se puede girar para visualizar en formatos de rack / torre; La pantalla LCD soporta INGLÉS, FRANCÉS, ALEMÁN, ITALIANO, ESPAÑOL Y PORTUGUÉS (consulte el manual) |
| Interruptores | 2 switches controlan el estado de apagado y encendido y cancelación de alarma / operación del auto-diagnóstico; 2 switches adicionales soportan ajustes y ejecución de las funciones de desplazamiento en el LCD; el paquete del PDU incluye un switch de derivación que permite habilitar el reemplazo Hot-Swap del módulo de potencia del UPS |
| Operación para Cancelar la Alarma | Switch para cancelar la alarma |
| Alarma Acústica | Alarmas acústicas exclusivas para los principales UPS, condiciones ambientales y energéticas (consulte el manual) |
| Indicadores LED | 6 LEDs indican alimentación de línea, modo en línea, modo económico / de derivación, en respaldo, estado del cargador y de la salida de CA; la pantalla LCD ofrece información y opciones de control adicionales |
SUPRESIÓN DE SOBRECARGA / RUIDO
| Valor nominal en joules de supresión CA del UPS | 2565 |
| Tiempo de respuesta de supresión de CA del UPS | Instantáneo |
| Supresión de Ruido EMI / RFI en CA | Sí |
FÍSICAS
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 4 postes de 19″ |
| Descripción de los accesorios de instalación incluidos | Se incluyen 2 juegos de rieles ajustables para rack de 4 postes; Juego de torre 9USTAND incluido |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 2 postes (2POSTRMKITHD) |
| Notas Sobre los Accesorios de Instalación Opcionales | Son necesarios 2 juegos 2POSTRMKITHD para la instalación en rack de 2 postes de todos los componentes incluidos |
| Factor de Forma Primario | Para instalación en rack |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 13.06 x 44.45 x 65.58 |
| Altura del Rack | 6U |
| Profundidad Máxima del Dispositivo (cm) | 82.55 |
| Profundidad Mínima de Rack Requerida (cm) | 95.25 |
| Peso del Módulo de Potencia del UPS (kg) | 19.50 |
| Detalles de las Dimensiones del UPS | Incluye UPS / módulo de potencia de 3U, módulo de baterías externas de 3U más PDU SUPDMB710HW con derivación. La especificación de PROFUNDIDAD MÁXIMA DEL DISPOSITIVO hace referencia a la profundidad de instalación de todo el UPS con un PDU de derivación instalada |
| Peso del Módulo de Baterías Incluido (kg) | 71.99 |
| Dimensiones de Envió (Al x An x Pr / cm) | 78.74 x 66.04 x 104.14 |
| Peso de Envío (kg) | 148.7 |
| Método de Enfriamiento | Ventilador |
| Material del Gabinete del UPS | Acero |
| Profundidad Máxima del Dispositivo (mm) | 826 |
| Altura del UPS Primario (mm) | 131 |
| Ancho del UPS Primario (mm) | 445 |
| Profundidad del UPS Primario (mm) | 656 |
AMBIENTALES
Rango de Temperatura de Operación0 ºC a 40 ºC [32 ºF a 104 ºF]Rango de Temperatura de Almacenamiento-15 ºC a 50 ºC [5 ºF a 122 ºF]Humedad RelativaDe 0% a 95%, sin condensación<
