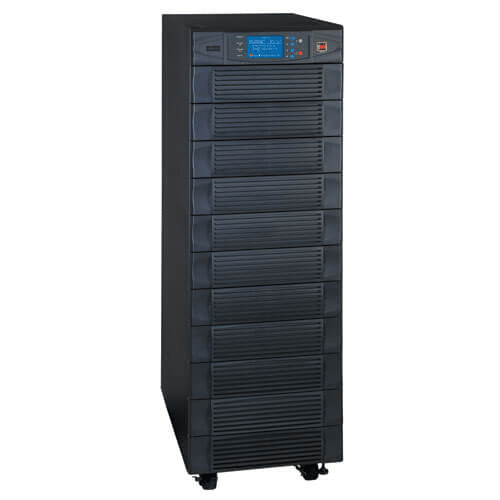

SU120KX2

Sistema UPS, Modular, Trifásico, SmartOnline de 120kVA, UPS Internacional En Línea de Doble Conversión

Categorías: , Etiqueta:

General

Sistema UPS SU120KX2 SmartOnline de 120kVA Modular, Trifásico, inteligente, de doble conversión, 100% En Linea, de Tripp Lite; proporciona disponibilidad del sistema al 100% con arquitectura modular N+1 y capacidad en paralelo. En configuraciones N+1, el SU120KX2 proporciona 6 módulos de potencia redundantes de 20kVA, autónomos, que soportan mantenimiento hot-swap mientras el equipo conectado se conserva energizado. En aplicaciones en paralelo, configuradas e instaladas por un técnico autorizado de Tripp Lite, pueden conectarse hasta 4 modelos SU120KX2 para proporcionar una redundancia a prueba de fallas (dos modelos de 120kVA soportando una carga de hasta 120kVA) o capacidad aumentada (dos modelos de 120kVA soportando una carga de hasta 240kVA). El UPS de 120,000VA / 96,000W de gran capacidad convierte continuamente energía de alimentación CA en CD filtrada y resisntetiza la salida como salida de CA de onda sinusoidal continua regulada perfectamente con menos de 3% de THD [Distorsión Armónica Total]. Cero tiempo de transferencia garantiza la compatibilidad con todo tipo de equipos. Alto factor de potencia en la alimentación de entrada, avanzada tecnología IGBT en el inversor y de Procesador Digital de Señal (DSP) producen menos de 4% de distorsión armónica total en la entrada de la alimentación (THDi). Con una THDi baja, los generadores funcionan más fríos y duran más, permitiendo a los administradores ahorrar costos de instalación instalando un generador con una capacidad igual a la carga del equipo (relación 1:1). Hasta 97% de eficiencia en la configuración opcional disminuye los costos de operación y la salida de calor. Instalación eléctrica permanente de entrada y salida soporta una variedad de conexiones eléctricas permanentes o de PDUs. La frecuencia es de 50 ó 60 Hz (elegible automáticamente). Los módulos de potencia del SU120KX2 están alojados en un compartimiento de torre de base pequeña. Se puede extender la autonomía con módulos de baterías externas adicionales cableados independientemente. Un breaker de derivación manual y una función de derivación automática garantizan el 100% de la disponibilidad de los equipos conectados al pasar, de manera segura, alimentación de CA cuando el UPS requiere mantenimiento.

Características

  • UPS SmartOnline Trifásico Inteligente Modular 100% en línea de doble conversión de 120kVA / 120,000VA / 96kW / 96,000 Watts proporciona una disponibilidad del sistema del 100%
  • Las configuraciones escalables modulares N+1 soportan el reemplazo Hot-Swap de cualquiera de los seis módulos se potencia autónomos de 20kVA mientras permanece energizado el equipo conectado
  • Las aplicaciones en paralelo permiten la conexión de 2, 3 ó 4 modelos SU120KX2 en paralelo para habilitar configuraciones avanzadas para redundancia a prueba de falla, capacidad aumentada y combinaciones de ambas (todas las instalaciones en paralelo deben ser realizadas por un técnico autorizado por Tripp Lite)
  • Salida permanente de onda sinusoidal con menos de 3% de DAT de salida
  • Alto factor de potencia en la alimentación de entrada, avanzada tecnología IGBT en el inversor y Tecnología de Procesador de Señal Digital (DSP) producen baja distorsión armónica total en la entrada de la alimentación (THDi).
  • THD de entrada (THDi) inferior al 4% reduce los costos de instalación al permitir dimensionamiento del generador 1:1
  • La operación extremadamente eficiente (superior al 97%) ahorra energía y reduce la salida de calor
  • Mantiene la operación continua durante apagones, fluctuaciones de voltaje y sobretensiones con cero tiempo de transferencia
  • Elimina la distorsión armónica, los impulsos eléctricos, las fluctuaciones de frecuencia y otros problemas de energía difíciles de resolver.
  • Amplio rango de corrección del voltaje de alimentación: 173V ~ 300V / 276V ~ 477V CA
  • Regulación de voltaje de salida con precisión de +/-1%
  • Los 4 módulos de baterías disponibles (BP480V400) se alojan en un compartimiento de baterías externo, independiente, conectado con cableado permanente (módulos de baterías vendidos por separado)
  • La combinación de pantalla LCD y grupo de LEDs en el panel frontal incluye una pantalla de registro de eventos en tiempo real con hasta 500 eventos listados
  • La dinámica pantalla de administración de la batería optimiza el funcionamiento de la batería para una vida de servicio prolongada y permite el re-arranque en frío del UPS
  • El puerto Serial permite apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga GRATUITA de www.tripplite.com/poweralert
  • Compatible con las opciones de tarjetas de administración de UPS de Tripp Lite TLNETCARD, WEBCARDLX, SNMPWEBCARD Y MODBUSCARD
  • El botón de Apagado de Emergencia APAGA la salida del UPS y deshabilita la salida derivada
  • La interfaz de Apagado de Emergencia (EPO) de contacto seco incluida soporta el apagado de emergencia remoto en grandes instalaciones

El Paquete Incluye

  • Sistema UPS SU120KX2
  • Cable de comunicación en paralelo
  • Manual de instrucciones
  • Información sobre la garantía
RoHS compliant

Especificaciones

GENERALIDADES
Código UPC 037332168108
Tipo de UPS En Línea
SALIDA
Capacidad de Salida en Volts Amperes (VA) 120000
Capacidad de salida (kVA) 120
Capacidad de Salida (Watts) 96000
Capacidad de salida (kW) 96
Factor de Potencia   0.8
Factor de Cresta   3:1
Detalles del Voltaje Nominal Menos de 3% de THD de salida
Compatibilidad de Frecuencia 50Hz / 60Hz
Regulación del Voltaje de Salida (Modo de Línea) +/- 1%
Regulación del voltaje de salida (modo de batería) +/- 1%
Forma de Onda de CA de Salida (Modo de CA) Onda Sinusoidal Pura
Forma de onda de CA de salida (Modo en Batería) Onda Sinusoidal Pura
Voltaje(s) Nominal(es) de Salida Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tomacorrientes Instalación Eléctrica Permanente
Bancos de Carga Controlables Individualmente   No
ENTRADA
Corriente especificada de entrada (Carga Máxima) 155A (220/380), 148A (230/400), 142A (240/415)
Voltaje(s) Nominal(es) de Entrada Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Descripción del Voltaje Nominal de Entrada Trifásica Wye, 4 hilos (L1, L2, L3, N, G); Menos de 4% de distorsión armónica de entrada (THDi)
Tipo de conexión de entrada del UPS Instalación Eléctrica Permanente
Fase de Entrada Trifásico
BATERÍA
Autonomía Ampliable por Batería El juego de batería se vende por separado.
Compatibilidad con módulo de baterías externas   BP480V200; BP480V300; BP480V400; BP480V500
Descripción del tiempo de autonomía ampliable El contratista suministra el cableado para el módulo de baterías externas
Voltaje CD del sistema (VCD) +/- 240VCD
Descripción de reemplazo de batería Por técnico de servicio autorizado
Autonomía Ampliable
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje Acondicionamiento de la energía de doble conversión, en línea
Corrección de Sobrevoltaje   Mantiene el funcionamiento continuo sin usar energía de la batería durante sobretensiones de hasta 276-477V (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal.
Corrección de Bajo Voltaje   Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 173-300V CA (trifásica, 4 hilos, Wye).
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
Interruptores El botón ON [ENCENDIDO] enciende el inversor del UPS. El botón OFF [APAGADO] apaga el inversor del UPS. Los botones de Control de la Pantalla LCD navegan a través de y seleccionan los puntos que se visualizan en la pantalla LCD. El botón EPO (Apagado de Emergencia) APAGA la salida del UPS y deshabilita la salida derivada
Operación para Cancelar la Alarma La alarma de falla de la energía se puede silenciar utilizando el interruptor de cancelación de alarma
Alarma Acústica Las alarmas señalan una variedad de condiciones de operación: batería baja, sobrecarga, apagado, rodeo y más
Indicadores LED Grupo de 4 LEDs: Muestra alimentación normal de CA, usando respaldo por batería, alimentación derivada y condiciones de falla
SUPRESIÓN DE SOBRECARGA / RUIDO
Valor nominal en joules de supresión CA del UPS 5960
Tiempo de respuesta de supresión de CA del UPS Instantáneo
Supresión de Ruido EMI / RFI en CA
FÍSICAS
Método de Enfriamiento Ventiladores
Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales Torre
Factor de Forma Primario Torre
Profundidad del UPS Primario (mm) 975
Altura del UPS Primario (mm) 1,697
Ancho del UPS Primario (mm) 521
Dimensiones de Envió (Al x An x Pr / cm) 190.50 x 73.66 x 121.92
Peso de Envío (kg) 478.54
Material del Gabinete del UPS Acero
Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) 169.67 x 52.07 x 97.54
Peso del Módulo de Potencia del UPS (kg) 378.89
AMBIENTALES
Rango de Temperatura de Operación +32 ºF a +104 ºF / 0 ºC a +40 ºC
Rango de Temperatura de Almacenamiento +5 a +122 ºF/-15 a +50 ºC
Humedad Relativa 0 a 95%, sin condensación
Modo de CA BTU / Hr. (Plena carga)   19659
Modo Económico de CA BTU / Hr. (Plena carga) 10130
Modo de Batería BTU / Hr. (Plena Carga)   24676
Clasificación de eficiencia del modo económico de CA (100% de carga) 97%
COMUNICACIONES
Interfaz de Comunicaciones Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web
Tarjetas de Administración de Red SNMPWEBCARD; TLNETCARD; WEBCARDLX; MODBUSCARD
Software PowerAlert Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert
Cable de Comunicaciones Cables DB9 incluidos
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia   Sin tiempo de transferencia (0 ms.) en modo en línea, de doble conversión
Transferencia de Bajo Voltaje a Energía de Batería (Calibración) Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 173-300V CA (trifásica, 4 hilos, Wye). Debajo de ese punto, la salida se mantiene usando energía de reserva de la batería
Transferencia de Alto Voltaje a Energía de Batería (Calibración) Mantiene el funcionamiento continuo sin usar energía de la batería durante sobretensiones de hasta 276-477V AC (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal. Por arriba de este punto, la salida se mantiene usando energía de reserva de la batería
FUNCIONES ESPECIALES
Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) Soporta la operación de arranque en frío
Funciones del UPS de alta disponibilidad Derivación automática del Inversor
Características de Ahorro de Energía Ecológico Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico
CERTIFICACIONES
Certificaciones del UPS CE
GARANTIA
Periodo de Garantía del Producto (Internacional) Garantía limitada por 2 años
