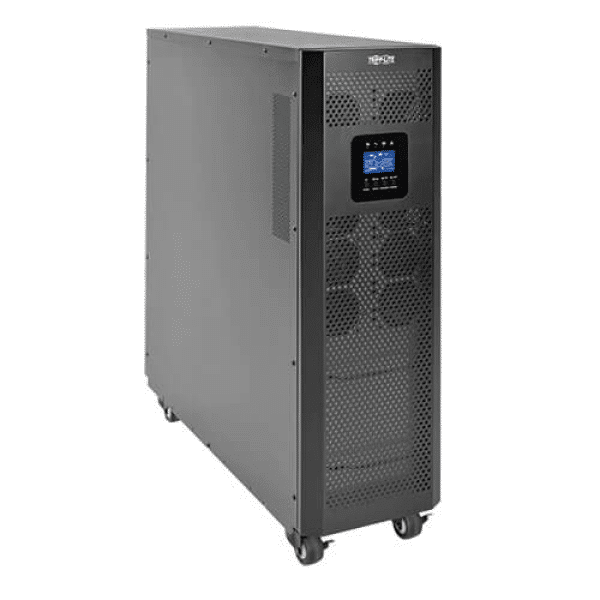

SU20KX

Sistema UPS SmartOnline Modular Trifásico de 20kVA 16kW, UPS de Doble Conversión, Ranura para Tarjeta de Red, Serial DB9

Categorías: , Etiqueta:

General

SU20KX – Sistema UPS SmartOnline 100% en Linea de Tripp Lite de 20kVA. Modular, Trifásico, inteligente, proporciona disponibilidad del sistema al 100% con capacidad en paralelo 1+1. En la configuración 1+1, dos modelos SU20KX conectados en paralelo pueden proporcionar redundancia a prueba de fallas (dos modelos de 20kVA que soportan una carga de 20kVA) o capacidad aumentada (dos modelos de 20kVA que soportan una carga de 40kVA). El SU20KX ofrece el mayor nivel de protección de energía disponible para equipos destinados a misiones críticas. UPS de gran capacidad, 20,000VA / 16,000W, convierte continuamente la alimentación de CA de entrada en alimentación de CD filtrada y después la resintetiza a alimentación de CA con onda sinusoidal pura. Salida continua de onda sinusoidal perfectamente regulada con cero tiempo de transferencia garantiza compatibilidad con todo tipo de equipos. Alto factor de potencia en la alimentación de entrada, avanzada tecnología IGBT en el inversor y Tecnología de Procesador de Señal Digital (DSP) producen menos de 3% de distorsión armónica total en la entrada de la alimentación (THDi). Con una THDi baja, los generadores funcionan más fríos y duran más, permitiendo a los administradores ahorrar costos de instalación instalando un generador con una capacidad igual a la carga del equipo (relación 1:1). La operación extremadamente eficiente (hasta 97%) ahorra dinero al disminuir el consumo eléctrico. Instalación eléctrica permanente de entrada y salida. El SU20KX cuenta con frecuencia de 50 o 60 Hz (auto-seleccionable). El SU20KX incluye los módulos internos de la energía y la batería en un compartimiento en torre de tamaño de base pequeño. Los tiempos de respaldo típicos para media carga / plena carga son 13 min / 5.5 min. El tiempo de autonomía con la batería puede prolongarse con módulos opcionales independientes de baterías externas cableadas permanentemente (Modelos BP480V26B y BP480V40C, disponibles por separado). Un breaker de derivación manual y una función de derivación automática garantizan el 100% de la disponibilidad de los equipos conectados al pasar, de manera segura, alimentación de CA cuando el UPS requiere mantenimiento.

Características

  • Configuración 1+1: Pueden conectarse en paralelo dos SU20KX para proporcionar redundancia a prueba de falla o capacidad aumentada
  • La baja THDi (inferior al 3%) reduce los costos de instalación al permitir dimensionamiento del generador 1:1
  • La operación extremadamente eficiente (hasta 97%) ahorra dinero al disminuir el consumo eléctrico.
  • UPS 100% en línea de doble conversión, con tecnología IGBT, ofrece salida continua CA de onda sinusoidal pura.
  • Mantiene la operación continua durante apagones, fluctuaciones de voltaje y sobretensiones con cero tiempo de transferencia
  • Elimina la distorsión armónica, los impulsos eléctricos, las fluctuaciones de frecuencia y otros problemas de energía difíciles de resolver.
  • Capacidad de potencia de 20,000 VA/16,000 watts con conexiones de instalación eléctrica permanente de entrada y salida trifásica
  • Amplio rango de corrección del voltaje de alimentación: 173-276V/300-477V CA
  • Regulación de voltaje de salida con precisión de +/-1%
  • Los módulos internos de potencia y batería están combinados en un compartimiento de torre de base pequeña. Los tiempos de respaldo típicos para media carga/plena carga son 13 min./5.5 min. El tiempo de autonomía con la batería puede prolongarse con módulos opcionales independientes de baterías externas cableadas permanentemente (Modelos BP480V26B y BP480V40C, disponibles por separado)
  • La combinación pantalla LCD/LEDs en el panel frontal incluye una pantalla de registro de eventos en tiempo real con hasta 500 eventos listados
  • La dinámica pantalla de administración de la batería optimiza el funcionamiento de la batería para una vida de servicio prolongada y permite el re-arranque en frío del UPS
  • El puerto Serial permite apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga GRATUITA de www.tripplite.com/poweralert
  • Compatible con las opciones de tarjetas de administración de UPS de Tripp Lite TLNETCARD, WEBCARDLX, SNMPWEBCARD, MODBUSCARD y RELAYIOCARD
  • El botón de Apagado de Emergencia APAGA la salida del UPS y deshabilita la salida derivada
  • La interfaz de Apagado de Emergencia (EPO) de contacto seco incorporada soporta el apagado de emergencia remoto en grandes instalaciones

El Paquete Incluye

  • Sistema UPS SU20KX
  • Cable DB9
  • Manual de instrucciones
  • Información sobre la garantía
RoHS compliant
Electrical Contracting Products Innovation Awards Finalist

Especificaciones

GENERALIDADES
Código UPC 037332141354
Tipo de UPS En Línea
SALIDA
Capacidad de Salida en Volts Amperes (VA) 20000
Capacidad de salida (kVA) 20
Capacidad de Salida (Watts) 16000
Capacidad de salida (kW) 16
Factor de Potencia   0.8
Factor de Cresta   03:01:00
Compatibilidad de Frecuencia 50Hz / 60Hz
Detalles de Compatibilidad de Frecuencia Selección automática de frecuencia
Regulación del Voltaje de Salida (Modo de Línea) +/-1%
Regulación del voltaje de salida (modo de batería) +/-1%
Forma de Onda de CA de Salida (Modo de CA) Onda sinusoidal
Forma de onda de CA de salida (Modo en Batería) Onda Sinusoidal Pura
Voltaje(s) Nominal(es) de Salida Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tomacorrientes Instalación Eléctrica Permanente
Bancos de Carga Controlables Individualmente   No
ENTRADA
Corriente especificada de entrada (Carga Máxima) 28A / 29A / 30A
Voltaje(s) Nominal(es) de Entrada Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Descripción del Voltaje Nominal de Entrada Trifásica Wye, 4 hilos (L1, L2, L3, N, G)
Tipo de conexión de entrada del UPS Instalación Eléctrica Permanente
Fase de Entrada Trifásico
BATERÍA
Autonomía a Plena Carga (min.)   5,5 min. (16kW)
Autonomía a Media Carga (min.)   13 min. (8kw)
Autonomía Ampliable por Batería Soporta autonomía extendida con módulos de baterías externas opcionales
Compatibilidad con módulo de baterías externas   BP480V200; BP480V26B; BP480V300; BP480V400; BP480V40C; BP480V500
Descripción del tiempo de autonomía ampliable El contratista suministra el cableado para el módulo de baterías externas
Voltaje CD del sistema (VCD) +/- 240VCD
Cartucho de Baterías Internas de Reemplazo para UPS  SURBC2030
Descripción de reemplazo de batería Reemplazo de las baterías en funcionamiento.
Autonomía Ampliable
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje En línea, acondicionamiento de la energía de doble conversión
Corrección de Sobrevoltaje   Mantiene el funcionamiento continuo sin usar energía de la batería durante sobretensiones de hasta 276-477V (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal.
Corrección de Bajo Voltaje   Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las caídas de tensión/baja tensión de 173-300V CA (trifásica, 4 alambres, conexión en Y)
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
Interruptores El botón ENCENDIDO enciende el inversor del UPS. El botón de APAGADO apaga el inversor del UPS. Los botones de control de la pantalla LCD navegan y seleccionan los artículos que aparecen en pantalla. El botón EPO (apagado de emergencia) apaga la salida del UPS y deshabilita la salida derivada.
Operación para Cancelar la Alarma La alarma de falla de la corriente eléctrica se puede silenciar utilizando el interruptor de cancelación de alarma
Alarma Acústica La alarma advierte una variedad de condiciones de funcionamiento: batería baja, sobrecarga, apagado, derivación y más.
Indicadores LED Pantalla 4 LED: Muestra la entrada normal de CA, funcionamiento a batería, entrada derivada y condiciones de falla.
SUPRESIÓN DE SOBRECARGA / RUIDO
Supresión de Ruido EMI / RFI en CA
Valor nominal en joules de supresión CA   5950
Tiempo de respuesta de supresión de CA   Instantáneo
FÍSICAS
Método de Enfriamiento Ventiladores
Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales Torre
Factor de Forma Primario Torre
Profundidad del UPS Primario (mm) 856
Altura del UPS Primario (mm) 1,168
Ancho del UPS Primario (mm) 521
Dimensiones de Envió (Al x An x Pr / cm) 139.70 x 72.39 x 107.95
Peso de Envío (kg) 334.98
Material del Gabinete del UPS Acero
Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) 116.84 x 52.07 x 85.60
Peso del Módulo de Potencia del UPS (kg) 266.98
AMBIENTALES
Rango de Temperatura de Operación +32 ºF a +104 ºF / 0 ºC a +40 ºC.
Rango de Temperatura de Almacenamiento +5 ºF a +122 ºF / -15 ºC a +50 ºC.
Humedad Relativa 0 a 90%, sin condensación
Modo de CA BTU / Hr. (Plena carga)   3053
Modo de Batería BTU / Hr. (Plena Carga)   3488
COMUNICACIONES
Interfaz de Comunicaciones Serial DB9; Ranura para interfaz SNMP / Web
Tarjetas de Administración de Red SNMPWEBCARD; TLNETCARD; WEBCARDLX; MODBUSCARD; RELAYIOCARD
Software PowerAlert Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert
Cable de Comunicaciones Cables DB9 incluidos
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia   Sin tiempo de transferencia (0 ms.) en modo en línea, de conversión doble.
Transferencia de Bajo Voltaje a Energía de Batería (Calibración) Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las caídas de tensión/baja tensión de 173-300V CA (trifásica, 4 alambres, conexión en Y). Debajo de ese punto, la salida se mantiene usando las reservas de energía de la batería.
Transferencia de Alto Voltaje a Energía de Batería (Calibración) Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las sobretensiones de 276-477V CA (trifásica, 4 alambres, conexión en Y) reduciendo la salida dentro del 1% de la nominal. Después de ese punto, la salida se mantiene usando las reservas de energía de la batería.
FUNCIONES ESPECIALES
Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) Soporta el funcionamiento con arranque en frío.
Funciones del UPS de alta disponibilidad Derivación automática del Inversor; Baterías Hot-Swap
Características de Ahorro de Energía Ecológico Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico
CERTIFICACIONES
Certificaciones del UPS CE
GARANTIA
Periodo de Garantía del Producto (Internacional) Garantía limitada por 2 años
