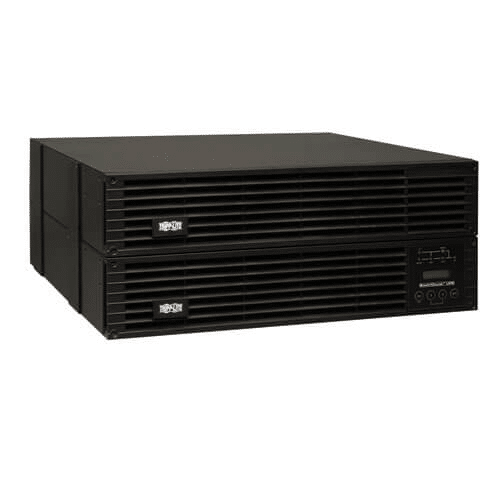

- UPS en línea de doble conversión de 6000VA / 6kVA / 5400W, para instalar en Torre / Rack de 4U, Onda Sinusoidal
- El switch de derivación para mantenimiento, incluido, permite el remplazo en vivo de UPS con cero tiempo muerto
- Opciones de autonomía extendida, Interfaz LCD interactiva, Opción de modo económico, Factor de Potencia de 0.9
- Puertos USB, RS232 y EPO; Ranura para opciones de tarjeta para administración de red
- Entrada con instalación eléctrica permanente, 200V ~ 240V, 50Hz / 60Hz (3 hilos); Salida con instalación eléctrica permanente (3 hilos); Configurable para salida de 200V / 208V / 220V / 230V / 240V, 50Hz / 60Hz
General
Cuenta con una operación 100% en línea con salida de onda sinusoidal pura, cero tiempo de transferencia a batería y capacidad de reemplazo de UPS completo sin tiempo muerto, el SU6000RT4UHVHW proporciona el nivel máximo de protección disponible para equipos de misión crítica contra apagones, fluctuaciones de voltaje y sobretensiones transientes. Convierte la energía de CA entrante en CD y la reconvierte nuevamente a salida de CA filtrada con una onda sinusoidal pura, aislando los componentes conectados contra todos los problemas de energía en entornos de alto voltaje. El SU6000RT4UHVHW tiene una capacidad de 6kVA / 5400 W y una salida con instalación eléctrica permanente.
Con su PDU desprendible con switch de derivación, el SU6000RT4UHVHW es fácilmente reemplazable en funcionamiento [Hot-Swap] por un usuario de cualquier habilidad—sin necesidad de llamadas de servicio caras y prolongadas y sin tiempo muerto si se necesita una reparación o reemplazo de batería. En el modo en derivación, el PDU pasa energía al equipo sin hacer uso de los módulos de potencia y baterías, permitiendo ser removido mientras conserva su aplicación en funcionamiento.
El respaldo por batería del UPS mantiene operacional el equipo conectado durante fallas cortas de energía y le da tiempo para guardar información y llevar a cabo un apagado ordenado del sistema en caso de un apagón prolongado. Se puede ampliar la autonomía del SU6000RT4UHVHW con módulos de batería externas.
El SU6000RT4UHVHW cuenta con una configuración de modo económico altamente eficiente (96%) que puede reducir significativamente los costos de energía de la instalación al minimizar la salida de calor, reduciendo los requerimientos de enfriamiento y consumiendo menos electricidad.
Una pantalla LCD con indicadores LED permite al personal de TI monitorear los modos y condiciones de la operación. El panel de LCD / LED gira para visualizarse en instalaciones en rack horizontal o en torre vertical e incluye una alarma acústica que señala diversas condiciones.
El SU6000RT4UHV cuenta con un puerto USB y puertos DB9 para proporcionar monitoreo y control integral de la energía de la red. Opciones disponibles de tarjeta para administración de red.
La unidad requiere sólo 4U de espacio de rack en un gabinete estándar y puede instalarse en un rack de 2 postes usando el accesorio 2POSTRMKITHD o en una configuración de torre con el accesorio 2-9USTAND.
El SU6000RT4UHVHW viene con $250,000 de seguro Máximo de por Vida para los equipos conectados (EE. UU., Puerto Rico y Canadá únicamente).
Características
- Sistema UPS SU6000RT4UHVHW de 6000VA / 6kVA / 5400 watt en línea, de doble conversión, de Tripp Lite, en solamente un gabinete compatible con torre / rack de 4U.
- La regulación de energía activa de tiempo completo mantiene una salida CA de doble conversión limpia y continua, sin fluctuaciones de voltaje, interrupciones de energía o ruidos en la línea.
- La derivación electrónica tolerante a fallas, mantiene la salida de la energía de la red pública durante una variedad de condiciones de falla del UPS
- PDU desprendible en el panel trasero cuenta con entrada y salida con instalación eléctrica permanente, más un switch de derivación manual que soporta el reemplazo Hot-Swap de todo el UPS sin interrupción de la energía a los equipos conectados
- Soporta instalación eléctrica permanente de entrada y salida
- El juego de rieles de instalación incluido soporta la instalación 4U en rack de 19″ de 4 postes
- El juego 2POSTRMKITHD opcional soporta la instalación en racks de 2 postes de 19″ (se necesita 1 para el UPS SU6000RT4UHVHW).
- El juego 2-9USTAND opcional soporta la colocación en torre vertical (se necesita 1 para el UPS SU6000RT4UHVHW).
- Profundidad máxima del rack instalado de sólo 52.6 cm [20.7″]
- Mantiene la salida de onda sinusoidal constante dentro del 2% del voltaje nominal de 200V / 208V / 220V / 230V / 240V seleccionada en el modo de doble conversión.
- Corrige las caídas de voltaje hasta 156V a plena carga (100V con 50% de la carga o menos).
- Corrige sobrevoltajes hasta 290V a plena carga (300V con 90% de la carga o menos).
- Soporta funcionamiento en 50Hz / 60Hz para compatibilidad mundial de frecuencia
- La función de doble conversión convierte constantemente la CA en CD y la CD en CA para mantener regulada la salida CA de onda sinusoidal y ofrecer mejor protección contra distorsión armónica, impulsos eléctricos rápidos y otros problemas de difícil solución que no resuelven otros tipos de UPS
- La operación de gran eficiencia en MODO ECONÓMICO reduce considerablemente la producción del calor y los costos de energía.
- Supresión de sobretensiones de CA y supresión de ruido de grado de red
- Soporta el monitoreo detallado de los niveles de carga de los equipos, información del auto-diagnóstico y las condiciones de la energía de la red pública por medio de las interfaces integradas RS-232, USB y de ranura para opciones de tarjeta de administración de red.
- Compatible con las opciones de tarjetas de administración de UPS de Tripp Lite TLNETCARD, WEBCARDLX, SNMPWEBCARD, MODBUSCARD y RELAYIOCARD
- El modulo de interfaz RELAYIOMINI opcional proporciona tres salidas de cierre de contacto físico configurables para notificación personalizada de eventos (se debe remover el módulo de interfaz USB).
- La interfaz USB compatible con HID permite la integración con las funciones incorporadas de administración de energía y de apagado automático de Windows y Mac OS X.
- Los puertos USB y Serial permiten apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga GRATUITA de www.tripplite.com/poweralert
- Los LEDs y la pantalla LCD en el panel frontal con controles de desplazamiento soportan el monitoreo visual de las principales
- Funciones del UPS con soporte para una gran variedad de opciones de control para soportar ajustes y configuraciones avanzadas del UPS
- El panel de visualización LED / LCD gira para poder ver en las configuraciones de rack o torre
- Soporta el apagado de emergencia (EPO) mediante la interfaz incorporada
- El reinicio sin utilización de la batería garantiza el encendido automático del UPS, sin intervención del usuario, después de largos cortes de energía, incluso con baterías vencidas que se deben reemplazar.
- Los módulos de baterías externas BP192V12-3U son Hot-Swap y se pueden reemplazar en el campo.
- El sistema de administración inteligente de la batería con carga compensada de temperatura extiende la vida de la batería
- Algunas configuraciones de baterías externas requieren del uso del software para configuración de baterías externas de Tripp Lite (vea el manual)
- El modo de conversión de frecuencia permite convertir de 60Hz a 50Hz o de 50Hz a 60Hz (sin degradación).
El Paquete Incluye
- SU6000RT4UHVPM – Módulo de Potencia Hot-Swap para UPS
- SUPDMB6KHW – PDU Desprendible con Switch de Derivación para Mantenimiento
- 1 x Cable USB de 1.83 m [6 pies]
- 1 x Cable DB9 de 1.83 m [6 pies]
- Accesorios para instalación en rack de 4 postes
Especificaciones
GENERALIDADES
| Código UPC | 037332157089 |
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 6000 |
| Capacidad de salida (kVA) | 6 |
| Capacidad de Salida (Watts) | 5400 |
| Capacidad de salida (kW) | 5.4 |
| Factor de Potencia | 0,9 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | Selección de voltaje a través de la interfaz LCD del panel frontal |
| Compatibilidad de Frecuencia | 50Hz / 60Hz |
| Detalles de Compatibilidad de Frecuencia | La frecuencia de salida coincide con la nominal de entrada en el arranque; El modo de conversión de frecuencia permite convertir de 60 Hz a 50 Hz o de 50 Hz a 60 Hz (sin degradación de la salida). |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 2% |
| Regulación del voltaje de salida (modo de línea económica) | +/- 10% |
| Regulación del voltaje de salida (modo de batería) | +/- 2% |
| Detalles del tomacorrientes | La entrada de instalación eléctrica permanente y las conexiones de salida están instalados en la placa posterior de la PDU desprendible con switch de derivación para permitir el reemplazo en funcionamiento del módulo de potencia |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | Soporta hasta 105% de carga continuamente en modo de doble conversión, 106% a 125% por 1 minuto, 126% a 150% por 30 segundos; las cargas superiores a 150% activan la operación inmediata en modo de derivación para soportar cargas directamente desde la energía de la red pública. A medida que la sobrecarga es eliminada, se restablece automáticamente el modo de doble conversión. |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 200V; 208V; 220V; 230V; 240V |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Bancos de Carga Controlables Individualmente | No |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 31.9A (200V), 30.6A (208V), 29A (220V), 27.7A (230V), 26.6A (240V) |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 200V CA; 208V CA; 220V CA; 230V CA; 240V CA |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Descripción de la conexión de entrada del UPS | Soporta entrada norteamericana de 208V / 240V (L1,L2,G) o entrada internacional cableada de 230V / 220V / 240V (L,N,PE) |
| Servicio Eléctrico Recomendado | 40A (200V / 208V); 30A (220V / 230V / 240V) |
| Fase de Entrada | Monofásico |
BATERÍA
| Autonomía a Plena Carga (min.) | 2 minutos (5400 Watts). |
| Autonomía a Media Carga (min.) | 8.5 minutos (2700 Watts). |
| Autonomía Ampliable por Batería | Se puede ampliar la autonomía con módulos de batería externas |
| Compatibilidad con módulo de baterías externas | BP192V1037C-1PH; BP192V12-3U; BP192V1407C-1PH; BP192V557C-1PH; BP192V787C-1PH; BP192V5RT2U (límite 1) |
| Voltaje CD del sistema (VCD) | 192 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | 6 horas de 10% a 90% (típico, descarga a plena carga) |
| Cartucho de Baterías Internas de Reemplazo para UPS | RBC5-192 |
| Acceso a la Batería | Puerta de acceso a la batería en el panel frontal |
| Descripción de reemplazo de batería | Baterías internas que se pueden cambiar en operación y reemplazables por el usuario |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Acondicionamiento de la energía en línea de doble conversión |
| Corrección de Sobrevoltaje | Corrige sobretensiones de hasta 300V (<90% de la carga) y 280V (carga completa) |
| Corrección de Bajo Voltaje | Corrige caídas de voltaje de hasta 100V (<50% de la carga) y 155V (carga completa); disminuye en forma lineal |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | Pantalla LCD seleccionable con botones de desplazamiento y selección que habilita las opciones de control y monitoreo detallado del UPS; el panel LED / LCD gira para visualizar en formatos de Rack / Torre (consulte el manual) |
| Interruptores | Incluye un switch principal de apagado y encendido, más 2 switches para configurar y ejecutar funciones de desplazamiento en el LCD. Un switch de derivación manual incluido en la PDU desmontable permite la extracción completa del UPS durante el mantenimiento de rutina sin interrumpir la alimentación de las cargas conectadas |
| Operación para Cancelar la Alarma | Switch para cancelar la alarma |
| Alarma Acústica | Alarmas acústicas exclusivas para los principales UPS, condiciones ambientales y energéticas (consulte el manual) |
| Indicadores LED | 6 LEDs indican alimentación de línea, modo en línea, modo económico / de derivación, en respaldo, estado del cargador y de la salida de CA; la pantalla LCD ofrece información y opciones de control adicionales |
