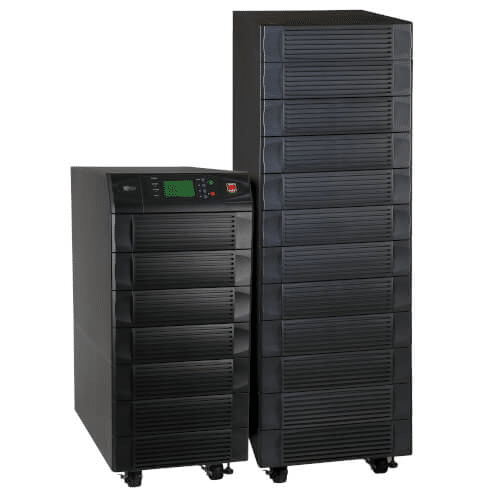

SU80KX/40C

Sistema UPS SmartOnline Modular Trifásico de 80kVA, UPS En Línea de Doble Conversión, Internacional, con Batería

Categorías: , Etiqueta:

General

SU80KX – Sistema UPS SmartOnline 100% en Linea de Tripp Lite; 80kVA. Modular, Trifásico, inteligente, proporciona disponibilidad del sistema al 100% con arquitectura modular N+1 y capacidad en paralelo 1+1. El la configuración N+1, el SU80KX proporciona cuatro módulos de potencia redundantes de 20kVA autónomos Hot-Swap que pueden intercambiarse aún operando (La carga permanece energizada) si se requiere mantenimiento. En la configuración 1+1, dos modelos SU80KX conectados en paralelo pueden proporcionar redundancia a prueba de fallas (dos modelos de 80kVA soportando una carga de 80kVA) o capacidad aumentada (dos modelos de 80kVA soportando una carga de 160kVA).
El UPS SU80KX ofrece el mayor nivel de protección de energía disponible para equipos destinados a misiones críticas. UPS de gran capacidad, 80,000 VA/64,000 Watts, convierte continuamente la alimentación de CA de entrada en alimentación de CD filtrada y después la resintetiza a alimentación de CA con onda sinusoidal pura. Salida continua de onda sinusoidal perfectamente regulada con cero tiempo de transferencia garantiza compatibilidad con todo tipo de equipos. Alto factor de potencia en la alimentación de entrada, avanzada tecnología IGBT en el inversor y Tecnología de Procesador de Señal Digital (DSP) producen menos de 3% de distorsión armónica total en la entrada de la alimentación (THDi). Con una THDi baja, los generadores funcionan más fríos y duran más, permitiendo a los administradores ahorrar costos de instalación instalando un generador con una capacidad igual a la carga del equipo (relación 1:1). La operación extremadamente eficiente (hasta 97%) ahorra dinero al disminuir el consumo eléctrico. Entrada y salida con Instalación Eléctrica Permanente. El SU80KX presenta entrada y salida Wye de 220V / 380V, 230V / 400V ó 240V / 415V CA, trifásico, 4 hilos + tierra. También tiene un amplio rango de corrección de voltaje de entrada: 173V – 300V / 276V – 477V CA La frecuencia es de 50 ó 60 Hz (elegible automáticamente). Los módulos de potencia del SU80KX están alojados en un compartimiento de torre de base pequeña. Los módulos de baterías incluidos (modelos BP480V40C) están alojados en un compartimiento externo de baterías separado, independiente, con cableado eléctrico permanente (requerido para operación de UPS/soporte por batería de respaldo; se ordena por separado). Se puede extender la autonomía con módulos de baterías externas adicionales cableados independientemente. Un breaker de derivación manual y una función de derivación automática garantizan el 100% de la disponibilidad de los equipos conectados al pasar, de manera segura, alimentación de CA cuando el UPS requiere mantenimiento. Un puerto de comunicación RS-232 incorporado trabaja con el Software PowerAlert, disponible mediante descarga gratuita, para proporcionar instrucciones de apagado y reporte de la condición. Una ranura auxiliar admite una tarjeta SNMP interna opcional (modelo SNMPWEBCARD) para cierres y reinicializaciones remotas, además de otras funciones. La pantalla combinada LCD / LED en el panel frontal alerta a los usuarios sobre diferentes modos de operación y problemas del UPS. La pantalla LCD incluye una pantalla de registro de eventos en tiempo real con hasta 500 eventos listados Una pantalla dinámica de administración de la batería optimiza el funcionamiento de la batería para una vida útil prolongada y permite el rearranque en frío del UPS durante un apagón prolongado para utilizar sus baterías para un acceso periódico del sistema o recuperación de datos. El botón de Apagado de Emergencia APAGA la salida del UPS y deshabilita la salida de derivación. Una interfaz de Apagado de Emergencia (EPO) de contacto seco incorporada soporta el apagado de emergencia remoto en grandes instalaciones



SALIDA
Capacidad de Salida en Volts Amperes (VA) 80000
Capacidad de salida (kVA) 80
Capacidad de Salida (Watts) 64000
Capacidad de salida (kW) 64
Compatibilidad de Frecuencia 50Hz / 60Hz
Forma de onda de CA de salida (Modo en Batería) Onda Sinusoidal Pura
Voltaje(s) Nominal(es) de Salida Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tomacorrientes Instalación Eléctrica Permanente
Voltaje Nominal de Salida (V~) 220/380V, 230/400V o 240/415V CA, trifásico, de 4 alambres + conexión a tierra, conexión en Y.
Regulación de voltaje de salida   Mantiene salida de onda sinusoidal pura en todo momento, regulada dentro del 1% de la tensión de salida nominal, menos del 3% de distorsión armónica total (utilizando el inversor IGBT).
Regulación de Frecuencia de Salida   Regula la línea de frecuencia a 50 ó 60 Hz +/- 0,05 Hz.
Bancos de Carga Controlables Individualmente   No
ENTRADA
Voltaje(s) Nominal(es) de Entrada Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tipo de conexión de entrada del UPS Instalación Eléctrica Permanente
Servicio Eléctrico Recomendado Trifásica Wye, 4 hilos (L1, L2, L3, N, G)
Detalles de Entrada Máxima en Amperes 97A/101A/105A
Tipo de Conexión de Entrada Instalación eléctrica permanente.
Fase de Entrada Trifásico
BATERÍA
Autonomía a Plena Carga (min.)   3.5 minutos (64,000w) con el módulo de baterías incluido
Autonomía a Media Carga (min.)   9.6 minutos (32,000w) con el módulo de baterías incluido
Autonomía Ampliable por Batería Soporta tiempo de funcionamiento extendido con módulos de baterías externas independientes adicionales: modelos BP480V26B y BP480V40C.
Voltaje CD del sistema (VCD) +/- 240VCD
Módulo de Baterías (Opcional) Módulos de baterías externas: modelos BP480V26B y BP480V40C.
Vida Útil Típica de la Batería De 3 a 6 años dependiendo del uso.
Autonomía Ampliable
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje El proceso de conversión doble en línea permite que el UPS mantenga en todo momento la tensión de salida dentro del +/-1% de la tensión nominal.
Corrección de Sobrevoltaje   Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las sobretensiones de 276-477V CA (trifásica, 4 alambres, conexión en Y) reduciendo la salida dentro del 1% de la nominal.
Corrección de Caída de Voltaje   Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las caídas de tensión/baja tensión de 173-300V CA (trifásica, 4 alambres, conexión en Y).
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
LEDs de Panel Frontal Pantalla LCD seleccionable: Muestra el registro de eventos en tiempo real con lista de hasta 500 eventos. También muestra una gran variedad de condiciones de funcionamiento y fallas/advertencias del UPS, incluidas el modo de funcionamiento, las condiciones de alarma/apagado, tensión/frecuencia de entrada/salida, tensión de batería, porcentaje de carga y más. Pantalla de 4 LEDs: Muestra la entrada normal de CA, funcionamiento a batería, entrada derivada y condiciones de falla.
Interruptores El botón ENCENDIDO enciende el inversor del UPS. El botón de APAGADO apaga el inversor del UPS. Los botones de control de la pantalla LCD navegan y seleccionan los artículos que aparecen en pantalla. El botón EPO (apagado de emergencia) apaga la salida del UPS y deshabilita la salida derivada.
Alarma Acústica La alarma advierte una variedad de condiciones de funcionamiento: batería baja, sobrecarga, apagado, derivación y más.
SUPRESIÓN DE SOBRECARGA / RUIDO
Supresión de Ruido EMI / RFI en CA
Valor nominal en joules de supresión CA   5950
Tiempo de respuesta de supresión de CA   Instantáneo
FÍSICAS
Método de Enfriamiento Ventiladores integrados.
Factores de forma soportados Torre
Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales Torre
Material de Construcción Acero
Factor de Forma Primario Torre
Dimensiones de Envió (Al x An x Pr / cm) 193.04 x 72.39 x 114.30
Peso de Envío (kg) 807.39
Dimensiones de la Unidad (Al x An x Pr / cm) 116.8 x 52.1 x 85.6
Peso de la Unidad (kg) 971.14
AMBIENTALES
Rango de Temperatura de Almacenamiento +5º F a +122º F; -15º C a +50º C
Humedad Relativa < 90%, sin condensación.
Modo de CA BTU / Hr. (Plena carga)   14016
Modo de Batería BTU / Hr. (Plena Carga)   13951
Temperatura de Operación +32 ºF a +104 ºF / 0 ºC a +40 ºC.
COMUNICACIONES
Interfaz de Comunicaciones Serial DB9; Ranura para interfaz SNMP / Web
Software PowerAlert Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert
Puerto de Monitoreo de Red   Puerto de comunicación RS-232 incorporado.
Puerto EPO Interfaz EPO (apagado de emergencia).
Compatibilidad con SNMP La ranura para accesorios incorporada admite la tarjeta interna SNMP (modelo SNMPWEBCARD) y otros accesorios de red.
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia (Alimentación de Línea a Modo de Batería) Tiempo de transferencia cero: El UPS 100% en línea convierte continuamente la CA de entrada en CC y de vuelta a CA. Cuando se interrumpe la alimentación de la línea, el UPS mantiene una salida continua desde las reservas de la batería sin ninguna interferencia en la CA de salida.
Transferencia de Bajo Voltaje a Energía de Batería Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las caídas de tensión/baja tensión de 173-300V CA (trifásica, 4 alambres, conexión en Y). Debajo de ese punto, la salida se mantiene usando las reservas de energía de la batería.
Transferencia de Alto Voltaje a Energía de Batería Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante las sobretensiones de 276-477V CA (trifásica, 4 alambres, conexión en Y) reduciendo la salida dentro del 1% de la nominal. Después de ese punto, la salida se mantiene usando las reservas de energía de la batería.
FUNCIONES ESPECIALES
Arranque en Frío   El inversor se puede arrancar en frío mediante el panel de control para permitir la salida temporal de CA durante fallas en el suministro eléctrico.
CERTIFICACIONES
Certificaciones del UPS CE
Certificaciones CE (EN62040-1-1)
GARANTIA
Periodo de Garantía del Producto (Internacional) Garantía limitada por 2 años
Cobertura Opcional Las garantías extendidas y los contratos de servicio en el sitio están disponibles para oportunidades específicas; comuníquese con Tripp Lite para mayor información.
