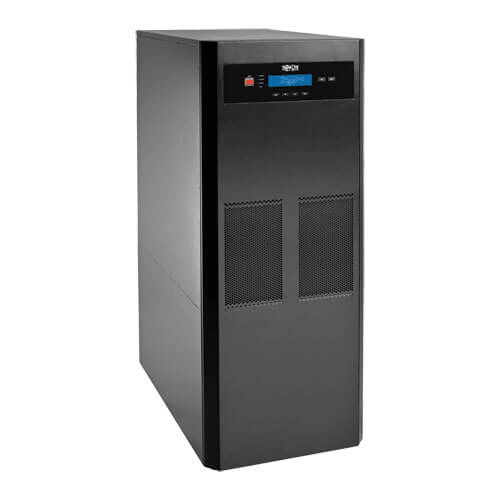

SUTX40K

UPS SmartOnline Serie SUTX Trifásico de Doble Conversión En Línea de 220V / 380V, 230V / 400V, 240V / 415V 40kVA 40kW, Torre, Autonomía Extendida, Opción SNMP

Categorías: , Etiqueta:

General

SUTX40K – UPS SmartOnline® Serie SUTX Trifásico En Línea de Doble Conversión de 220V / 380V, 230V / 400V or 240V / 415V 40kVA 40kW proporciona respaldo por batería y protección de energía de CA contra perturbaciones de la energía que puedan dañar sus aparatos electrónicos o destruir datos. Es recomendable para aplicaciones en centros de datos críticos, LAN / WAN y salas de servidores distribuidos. El diseño Independiente de Voltaje y Frecuencia (VFI) del SUTX40K permite operación continua a cualquier voltaje soportado a 50 o 60 Hz. El tiempo de transferencia cero al modo de respaldo por batería garantiza que no hay interrupciones a las cargas conectadas. La derivación automática y manual mantiene alimentado al equipo conectado, incluso durante sobrecargas y mantenimiento del UPS. La tecnología IGBT en el inversor produce potencia de salida con 1% de Distorsión Armónica Total (THD) para mantener los equipos conectados a su rendimiento máximo. El factor de cresta 3:1 soporta de manera segura una diversidad de cargas, incluso aquellos con demanda de energía muy fluctuante. Administrar el SUTX40K se simplifica mediante la interfaz LCD multiidioma, que muestra las condiciones críticas de operación y los datos de diagnóstico, como los estados de la batería y carga. Cuatro LEDs indican modos de derivación, línea, respaldo por batería y falla. Un puerto serial permite la conexión al agente de apagado local gratuito de Tripp Lite. Una ranura para tarjetas incorporada acepta la tarjeta para administración de red SNMPWEBCARD para interfaz de red y monitoreo y control remotos.

Características

Sistema UPS Trifásico VFI 100% en Línea de Doble Conversión

  • Proporciona salida de CA de onda sinusoidal completamente regulada para aplicaciones de centros de datos críticos, LAN / WAN y salas de servidores distribuidos
  • +/-1% de regulación del voltaje de salida en los modos en línea y de batería
  • El factor de potencia de la unidad de 1.0 ofrece capacidad de salida de 40kVA / 40kW, permitiendo más dispositivos conectados.
  • Soporta 380V / 220V, 400V / 230V o 415V / 240V @ 50/60 Hz en operación continua
  • La amplia ventana de voltaje de entrada (228V ~ 477V) minimiza el uso de la batería y prolonga su vida

Confiable Respaldo por Batería con Autonomía Extendida

  • La batería interna respalda una carga media por 15.5 minutos y una carga plena por 5.9 minutos
  • Cero tiempo de transferencia, adecuado para las aplicaciones de red avanzadas.
  • Se puede ampliar la autonomía con módulos de batería externas, como el BP480V200 de Tripp Lite
  • Se reinicia automáticamente después de apagones prolongados

Tecnología IGBT en el Inversor

  • Genera una potencia de salida con una THD de 1% para mantener los equipos conectados a su rendimiento máximo.
  • La baja especificación de entrada de <4% de THDi y el avanzado rectificador IGBT permite la adecuación del tamaño del generador 1:1, eliminando requerimientos costosos de sobredimensionamiento para generadores, breakers y cables

Capacidad para Conexión en Paralelo

  • Conecte hasta 4 unidades en configuración en paralelo para obtener una tolerancia a fallas o capacidad aumentada hasta para 160kVA

Derivación Automática y Manual

  • Permite el mantenimiento sin retirar la energía de las cargas conectadas
  • Aumenta la confiabilidad del sistema

Modo ECO

  • Opera a niveles de eficiencia tan altos como 99% cuando las condiciones de la línea de entrada son favorables

Tarjeta Opcional para Administración de Red

  • Compatible con la tarjeta para UPS SNMPWEBCARD de Tripp Lite

Puertos de Comunicación

  • El puerto DB9 permite apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga gratuita de www.tripplite.com/poweralert
  • El puerto EPO soporta apagado de emergencia en grandes instalaciones

Compacto Gabinete

  • Para disponibilidad aumentada, puede instalarse con fuentes de CA sencillas o dobles


Especificaciones

GENERALIDADES
Código UPC 037332186744
Tipo de UPS En Línea
SALIDA
Capacidad de Salida en Volts Amperes (VA) 40000
Capacidad de salida (kVA) 40
Capacidad de Salida (Watts) 40000
Capacidad de salida (kW) 40
Factor de Potencia   1
Factor de Cresta   3:1
Detalles del Voltaje Nominal El voltaje predeterminado de salida es 230V / 400V
Compatibilidad de Frecuencia 50Hz / 60Hz
Detalles de Compatibilidad de Frecuencia Selección automática de frecuencia
Regulación del Voltaje de Salida (Modo de Línea) +/-1%
Regulación del voltaje de salida (modo de línea económica) +/- 10% de voltaje nominal
Regulación del voltaje de salida (modo de batería) +/-1%
Forma de Onda de CA de Salida (Modo de CA) Onda sinusoidal
Forma de onda de CA de salida (Modo en Batería) Onda Sinusoidal Pura
Voltaje(s) Nominal(es) de Salida Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tomacorrientes Instalación Eléctrica Permanente
Bancos de Carga Controlables Individualmente   No
ENTRADA
Corriente especificada de entrada (Carga Máxima) 60.6A (220V / 380V) / 58A (230V / 400V) / 55.6A (240V / 415V)
Voltaje(s) Nominal(es) de Entrada Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Descripción del Voltaje Nominal de Entrada Wye Trifásica, 4 hilos (L1, L2, L3, N, G)
Tipo de conexión de entrada del UPS Instalación Eléctrica Permanente
Breakers de entrada Breaker de 4 polos 100A (415V)
Fase de Entrada Trifásico
BATERÍA
Autonomía a Plena Carga (min.)   5.9 minutos (40kW)
Autonomía a Media Carga (min.)   15.5 minutos (20kW)
Autonomía Ampliable por Batería Soporta autonomía extendida con módulos de baterías externas opcionales
Compatibilidad con módulo de baterías externas   BP480V200; BP480V26B; BP480V300; BP480V400; BP480V40C; BP480V500
Descripción del tiempo de autonomía ampliable El contratista suministra el cableado para el módulo de baterías externas
Voltaje CD del sistema (VCD) +/- 240VCD
Tasa de Recarga de Baterías (Baterías Incluidas) 8.1 horas desde el 10% hasta el 90%
Descripción de reemplazo de batería Baterías reemplazables Hot-Swap
Autonomía Ampliable
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje En línea, acondicionamiento de energía de doble conversión
Corrección de Sobrevoltaje   Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 477V (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal.
Corrección de Bajo Voltaje   Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 228V (70% de carga); 300V (100% de carga).
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
Pantalla LCD del Panel Frontal La pantalla LCD en el panel frontal con botones de desplazamiento y entrada ofrece la visualización del modo de operación del UPS además de información de voltaje y frecuencia; La pantalla LCD también informan de una gran variedad de condiciones de alarma tales como cortocircuito, falla del inversor y sobre temperatura; Compatible con las opciones de idioma de inglés, francés, alemán, ruso, portugués, español y turco
Interruptores El botón ON [ENCENDIDO] enciende el inversor del UPS. El botón OFF [APAGADO] apaga el inversor del UPS. Los botones de Control de la Pantalla LCD navegan a través de y seleccionan los puntos que se visualizan en la pantalla LCD. El botón EPO (Apagado de Emergencia) APAGA la salida del UPS y deshabilita la salida derivada
Operación para Cancelar la Alarma La alarma de falla de la energía se puede silenciar utilizando el switch de cancelación de alarma
Alarma Acústica Las alarmas señalan una variedad de condiciones de operación: batería baja, sobrecarga, apagado, derivación y más
Indicadores LED Grupo de 4 LEDs: Muestra alimentación normal de CA, en respaldo y condiciones de falla
SUPRESIÓN DE SOBRECARGA / RUIDO
Supresión de Ruido EMI / RFI en CA
Valor nominal en joules de supresión CA   8320
Tiempo de respuesta de supresión de CA   Instantáneo
FÍSICAS
Método de Enfriamiento Ventiladores
Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales Torre
Factor de Forma Primario Torre
Profundidad del UPS Primario (mm) 841
Altura del UPS Primario (mm) 1,400
Ancho del UPS Primario (mm) 490
Dimensiones de Envió (Al x An x Pr / cm) 164.08 x 72.39 x 101.09
Peso de Envío (kg) 419.98
Material del Gabinete del UPS Acero
Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) 139.95 x 49.02 x 84.07
Peso del Módulo de Potencia del UPS (kg) 382.83
AMBIENTALES
Rango de Temperatura de Operación 0 ºC a 40 ºC [32 ºF a 104 ºF]
Rango de Temperatura de Almacenamiento -20 ºC a +40 ºC [4 ºF a 104 ºF]
Humedad Relativa Hasta 95%, sin condensación
Modo de CA BTU / Hr. (Plena carga)   7030
Modo Económico de CA BTU / Hr. (Plena carga) 1740
Modo de Batería BTU / Hr. (Plena Carga)   1379
Clasificación de eficiencia del modo de CA (100% de carga) 95%
Clasificación de eficiencia del modo económico de CA (100% de carga) 99%
Altitud de Operación (pies) 0 a 6560 pies
Ruido Audible Menos de 60dBA a 1 m del lado frontal
Elevación en Operación (m) 0 a 2000 m
COMUNICACIONES
Interfaz de Comunicaciones Serial DB9; Ranura para interfaz SNMP / Web
Tarjetas de Administración de Red SNMPWEBCARD; WEBCARDLX
Software PowerAlert Disponible mediante descarga gratuita desde www.tripplite.com/poweralert
Cable de Comunicaciones Cables DB9 incluidos
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia   Sin tiempo de transferencia (0 ms.) en modo en línea, de doble conversión
Transferencia de Bajo Voltaje a Energía de Batería (Calibración) Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 228VCA (70% de carga) / 300VCA (100% de carga). Debajo de ese punto, la salida se mantiene usando energía de reserva de la batería
Transferencia de Alto Voltaje a Energía de Batería (Calibración) Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 477VCA, reduciendo la salida dentro del 1% de la nominal. Por arriba de este punto, la salida se mantiene usando energía de reserva de la batería
FUNCIONES ESPECIALES
Poste de conexión a tierra
Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) Soporta la operación de arranque en frío
Funciones del UPS de alta disponibilidad Derivación automática del Inversor; Baterías Hot-Swap
Características de Ahorro de Energía Ecológico Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico
CERTIFICACIONES
Certificaciones del UPS CE
Detalles de las Certificaciones del UPS EN 62040-2: 2006+CA: 2006
GARANTIA
Periodo de Garantía del Producto (Internacional) Garantía limitada por 2 años
