General

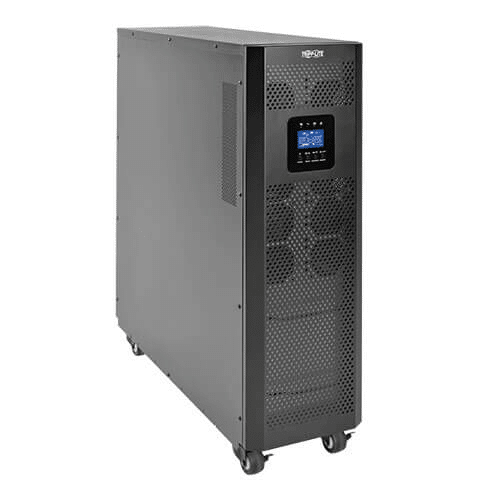

El UPS SVT10KX SmartOnline® Serie SVTX Trifásico de Doble Conversión En Línea de 10kVA 9kW 380/400/415V con tecnología IGBT proporciona respaldo por batería y protección de energía de CA contra perturbaciones de la energía que puedan dañar sus aparatos electrónicos o destruir datos. Se recomienda para infraestructura de TI crítica o corporativa, telecom, LAN / WAN, seguridad y emergencia, aplicaciones financieras y de alumbrado industrial.
El diseño VFI del SVT10KX permite operación continua a cualquier voltaje soportado a 50 o 60 Hz. El tiempo de transferencia cero al modo de respaldo por batería garantiza que no hay interrupciones a las cargas conectadas. La derivación automática y manual mantiene alimentado al equipo conectado incluso durante sobrecargas y mantenimiento del UPS.
La tecnología IGBT en el inversor produce potencia de salida con menos del 2% de Distorsión Armónica Total (THD) para mantener los equipos conectados a su rendimiento máximo. El factor de cresta 3:1 soporta de manera segura una diversidad de cargas, incluso aquellos con demanda de energía muy fluctuante.
Administrar el SVT10KX se simplifica mediante la interfaz LCD del panel frontal interactivo, que muestra las condiciones críticas de operación y los datos de diagnóstico, como los niveles de carga, autonomía disponible, estado de alarma, carga de batería y valores de voltaje y frecuencia. Cuatro LEDs indican modos de derivación, línea, respaldo por batería y falla. Un puerto serial permite la conexión al agente de apagado local gratuito de Tripp Lite. Una ranura para tarjetas incorporada acepta las tarjetas WEBCARDLX o RELAYCARDSV para interfaz de red y monitoreo y control remotos. El tamaño reducido y tamaño de base pequeño del SVT10KX ahorran espacio valioso.
Características
Sistema UPS Trifásico de Doble Conversión VFI 100% en Línea
- Proporciona salida de CA de onda sinusoidal completamente regulada para aplicaciones críticas de telecomunicaciones, red, seguridad, finanzas, corporativas y de alumbrado industrial
- +/-1% de regulación del voltaje de salida en los modos en línea y de batería
- El alto factor de potencia del 0.9 ofrece capacidad de salida de 10kVA / 9kW, permitiendo más dispositivos conectados.
- Voltaje de salida seleccionable de 380/400/415V
- La amplia ventana de voltaje de entrada (305V ~ 478V) minimiza el uso de la batería y prolonga su vida
Confiable Respaldo por Batería con Autonomía Extendida
- Soporta media carga durante 10.5 minutos y 3.8 minutos a plena carga.
- Cero tiempo de transferencia adecuado para las aplicaciones de red avanzadas.
- Se puede ampliar la autonomía con módulos de batería externas, como el BP240V135 de Tripp Lite
- Se reinicia automáticamente después de apagones prolongados
Tecnología IGBT en el Inversor
- Genera una potencia de salida con una THD inferior al 2% para mantener los equipos conectados a su rendimiento máximo.
- La especificación de entrada de bajo THDi de <6% y el avanzado rectificador IGBT permite la Adecuación del Tamaño del Generador 1:1, eliminando requerimientos costosos de sobredimensionado para generadores, breakers y cables
Derivación Automática y Manual
- Aumenta la confiabilidad del sistema
- Permite el mantenimiento sin retirar la energía de las cargas conectadas
Modo ECO
- Opera a niveles de eficiencia tan altos como 98.8% cuando las condiciones de la línea de entrada son favorables
Capacidad SNMP / Web
- Opciones de monitoreo y control remoto con ranura para interfaz de red SNMP y tarjeta de relevadores
Puertos de Comunicación
- Los puertos DB9 y EPO incorporados ofrecen opciones de monitoreo y apagado local
Diseño en Torre con Tamaño de Base Pequeña
- El gabinete negro en torre de tamaño reducido ahorra valioso espacio de piso
- Los gabinetes de batería externa que hace juego permiten opciones de autonomía extendida
El Paquete Incluye
- UPS SVT10KX SmartOnline Serie SVTX Trifásico de Doble Conversión En Línea de 10kVA 9kW 380/400/415V
- Cable DB9
- Manual del Propietario
Especificaciones
GENERALIDADES
| Código UPC | 037332192455 |
| Tipo de UPS | En Línea |
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 10000 |
| Capacidad de salida (kVA) | 10 |
| Capacidad de Salida (Watts) | 9000 |
| Capacidad de salida (kW) | 9 |
| Factor de Potencia | 0.9 |
| Factor de Cresta | 3:1 |
| Compatibilidad de Frecuencia | 50Hz / 60Hz |
| Detalles de Compatibilidad de Frecuencia | Selección automática de frecuencia |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 1% |
| Regulación del voltaje de salida (modo de línea económica) | +/-11V de Voltaje de salida nominal seleccionado (220V: 209-231V; 230V: 219-241; 240V: 229-251V) |
| Regulación del voltaje de salida (modo de batería) | +/- 1% |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | Soporta continuamente hasta el 100% de la carga en modo de doble conversión; Soporta 100-110% de carga por 10 minutos, 110 a 130% de carga por 1 minuto y superior a 130% por 1 segundo antes de conmutar a modo en derivación; el modo de Inversor es restaurado automáticamente según los niveles de carga se reduzcan al 70% o menos |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Bancos de Carga Controlables Individualmente | No |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 17.4A |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | Trifásica Wye, 4 hilos más conexión a tierra (L1, L2, L3, N, G) |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Fase de Entrada | Trifásico |
| Factor de Potencia (Entrada) | Factor de Potencia 0.99 (al 100% de carga) |
| THDi | <6% |
BATERÍA
| Autonomía a Plena Carga (min.) | 4 min (9kW) |
| Autonomía a Media Carga (min.) | 10.5 min. (4.5kW) |
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales |
| Compatibilidad con módulo de baterías externas | BP240V135 |
| Voltaje CD del sistema (VCD) | 240 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | 4 horas al 90% (baterías internas) |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | El acondicionamiento de la energía en línea de doble conversión mantiene la salida dentro de 1% del voltaje nominal seleccionado en el modo en línea |
| Corrección de Sobrevoltaje | Corrige condiciones de sobrevoltaje hasta 520V (50% de carga) y 478V (100% de carga) |
| Corrección de Bajo Voltaje | Corrige condiciones de caída de voltaje hasta 110V (50% de carga) / 305V (100% de carga) |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | PANTALLA LCD: ofrece una variedad de información gráfica, de texto y numérica para indicar una amplia gama de condiciones de operación y falla / advertencia del UPS, incluyendo el modo de operación actual, estados de alarma, nivel de carga, carga de la batería, voltaje y frecuencia de entrada / salida, autonomía estimada y mucho más (para un listado detallado, consulte el manual del usuario) |
| Interruptores | BOTÓN ON / ENTER: enciende el UPS y confirma una selección del menú de parámetros; BOTÓN OFF / ESC: apaga el UPS y regresa al punto anterior en el menú de parámetros; BOTÓN TEST / UP: inicia la operación de auto-diagnóstico del UPS y avanza al siguiente punto en el menú de parámetros; BOTÓN MUTE / DOWN: silencia la alarma acústica y avanza al punto previo en el menú de parámetros; Oprima simultáneamente los botones TEST/UP y MUTE/DOWN por 1 segundo para ingresar o salir del menú de parámetros (Para información detallada, consulte el manual del usuario) |
| Alarma Acústica | Las alarmas advierten a los usuarios de una variedad de condiciones operativas: MODO EN DERIVACIÓN (suena cada 2 segundos), MODO DE RESPALDO POR BATERÍA (suena cada 4 segundos), MODO DE FALLA (suena continuamente), SOBRECARGA (suena dos veces por segundo), OTRAS ADVERTENCIAS (suena una vez por segundo), FALLA (suena continuamente); Todas las alarmas pueden silenciarse, excepto condiciones de SOBRECARGA y OTRAS ADVERTENCIAS |
| Indicadores LED | 4 LEDs reportan modos de DERIVACIÓN / LÍNEA / BATERÍA / FALLA |
FÍSICAS
| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |
| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 813 |
| Altura del UPS Primario (mm) | 861 |
| Ancho del UPS Primario (mm) | 249 |
| Dimensiones de Envió (Al x An x Pr / cm) | 106.02 x 38.00 x 92.00 |
| Peso de Envío (kg) | 133.81 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr, mm) | 862 x 250 x 813 |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 86.11 x 24.89 x 81.28 |
| Peso del Módulo de Potencia del UPS (kg) | 117.93 |
AMBIENTALES
| Rango de Temperatura de Operación | 0 ºC a 40 ºC (32 ºF a 104 ºF) |
| Rango de Temperatura de Almacenamiento | 0 ºC a 35 ºC [32 ºF a 95 ºF] con batería; -15 ºC a 60 ºC [5 ºF a 140 ºF] sin batería |
| Humedad Relativa | De 5% a 95%, sin condensación |
| Altitud de Operación (pies) | < 3000 pies (La capacidad se reduce en 1% por cada 330 pies sobre 3000) |
| Ruido Audible | |
| Elevación en Operación (m) | < 1000m (La capacidad se reduce en 1% por cada 100 m sobre 1000) |
COMUNICACIONES
| Interfaz de Comunicaciones | Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web |
| Descripción del Puerto de Monitoreo de Red | La ranura para tarjeta auxiliar soporta además opciones de interfaz de red y tarjeta de relevadores |
| Cable de Comunicaciones | Cables DB9 incluidos |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Cero tiempo de transferencia en MODO EN LÍNEA (0ms); MODO ECONÓMICO: 7ms de CA a modo de Respaldo por Batería / 0.6ms de Respaldo por Batería a modo de CA |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | 110V (50% de carga) / 305V (100% de carga) |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | 520V (50% de carga) / 478V (100% de carga) |
FUNCIONES ESPECIALES
| Poste de conexión a tierra | Sí |
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Switch de derivación manual |
| Características de Ahorro de Energía Ecológico | Operación de modo económico de alta eficiencia |
CERTIFICACIONES
| Certificaciones del UPS | CE |
| Detalles de las Certificaciones del UPS | EN 62040-1-1 (Seguridad); EN 62040-2 (Categoría C3) |
GARANTIA
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
