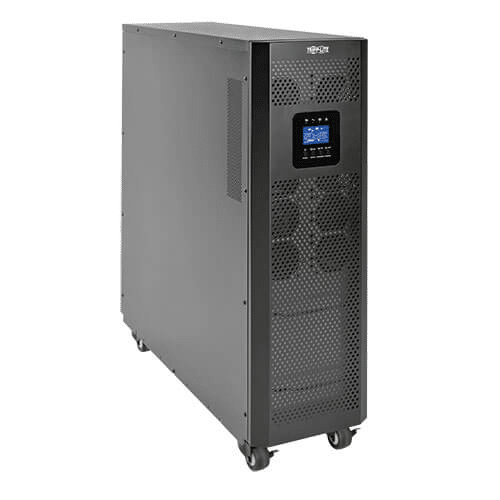

SVT20KX

UPS SmartOnline Serie SVTX Trifásico de Doble Conversión En Línea de 20kVA 18kW 380/400/415V, Torre, Autonomía Extendida, Opción SNMP

Categorías: , Etiqueta:





General

El UPS SVT20KX SmartOnline® Serie SVTX Trifásico de Doble Conversión En Línea de 20kVA 18kW 380/400/415V con tecnología IGBT proporciona respaldo por batería y protección de energía de CA contra perturbaciones de la energía que puedan dañar sus aparatos electrónicos o destruir datos. Se recomienda para aplicaciones en infraestructuras críticas de TI o corporativa, telecom, LAN / WAN, seguridad y emergencia, financieras y de alumbrado industrial.

El diseño Independiente de Voltaje y Frecuencia (VFI) del SVT20KX permite operación continua a cualquier voltaje soportado a 50 o 60 Hz. El tiempo de transferencia cero al modo de respaldo por batería garantiza que no hay interrupciones a las cargas conectadas. La derivación automática y manual mantiene alimentado al equipo conectado incluso durante sobrecargas y mantenimiento del UPS.

La tecnología IGBT en el inversor produce potencia de salida con menos del 2% de Distorsión Armónica Total (THD) para mantener los equipos conectados a su rendimiento máximo. El factor de cresta 3:1 soporta de manera segura una diversidad de cargas, incluso aquellos con demanda de energía muy fluctuante.

Administrar el SVT20KX se simplifica mediante la interfaz LCD del panel frontal interactivo, que muestra las condiciones críticas de operación y los datos de diagnóstico, como los niveles de carga, autonomía disponible, estado de alarma, carga de batería y valores de voltaje y frecuencia. Cuatro LEDs indican modos de derivación, línea, respaldo por batería y falla. Un puerto serial permite la conexión al agente de apagado local gratuito de Tripp Lite. Una ranura para tarjetas incorporada acepta las tarjetas WEBCARDLX o RELAYCARDSV para interfaz de red y monitoreo y control remotos. El tamaño reducido y tamaño de base pequeño del SVT20KX ahorran espacio valioso.

Características

Sistema UPS Trifásico VFI 100% en Línea de Doble Conversión
  • Proporciona salida de CA de onda sinusoidal completamente regulada para aplicaciones críticas de telecomunicaciones, red, seguridad, finanzas, corporativas y de alumbrado industrial
  • +/-1% de regulación del voltaje de salida en los modos en línea y de batería
  • El alto factor de potencia del 0.9 ofrece capacidad de salida de 20kVA / 18kW, permitiendo más dispositivos conectados.
  • Voltaje de salida seleccionable de 380/400/415V
  • La amplia ventana de voltaje de entrada (305V ~ 478V) minimiza el uso de la batería y prolonga su vida

Confiable Respaldo por Batería con Autonomía Extendida
  • Soporta media carga durante 11 minutos y plena carga durante 4 minutos.
  • Cero tiempo de transferencia adecuado para las aplicaciones de red avanzadas.
  • Se puede ampliar la autonomía con módulos de batería externas, como el BP240V135 de Tripp Lite
  • Se reinicia automáticamente después de apagones prolongados

Tecnología IGBT en el Inversor
  • Genera una potencia de salida con una THD inferior al 2% para mantener los equipos conectados a su rendimiento máximo.
  • La baja especificación de entrada de <6% de THDi y el avanzado rectificador IGBT permite la Adecuación del Tamaño del Generador 1:1, eliminando requerimientos costosos de sobredimensionado para generadores, breakers y cables

Capacidad para Conexión en Paralelo
  • Conecte hasta 3 unidades en configuración en paralelo para obtener una capacidad aumentada

Derivaciones Automática y Manual
  • Aumenta la confiabilidad del sistema
  • Permite el mantenimiento sin retirar la energía de las cargas conectadas

Modo ECO
  • Opera a niveles de eficiencia tan altos como 98.8% cuando las condiciones de la línea de entrada son favorables

Capacidad SNMP / Web
  • Ranura para la tarjeta de interfaz de red WEBCARDLX o la tarjeta de relevadores RELAYCARDSV para opciones de monitoreo y control remoto

Puertos de Comunicaciones
  • Los puertos DB9 y EPO incorporados ofrecen opciones de monitoreo y apagado local

Diseño en Torre con Tamaño de Base Pequeña
  • El gabinete negro en torre de tamaño reducido ahorra valioso espacio de piso
  • Los gabinetes de baterías externas que hace juego permiten opciones de autonomía extendida

El Paquete Incluye

  • SVT20KX – UPS SmartOnline Serie SVTX Trifásico de Doble Conversión En Línea de 20kVA 18kW 380/400/415V
  • (2) cables RS-232
  • Cable de 6 terminales para compartido de corriente
  • Manual del Propietario
RoHS compliant

Especificaciones

GENERALIDADES
Código UPC 037332195890
Tipo de UPS En Línea
SALIDA
Capacidad de Salida en Volts Amperes (VA) 20000
Capacidad de salida (kVA) 20
Capacidad de Salida (Watts) 18000
Capacidad de salida (kW) 18
Factor de Potencia   0.9
Factor de Cresta   3:1
Compatibilidad de Frecuencia 50Hz / 60Hz
Detalles de Compatibilidad de Frecuencia Selección automática de frecuencia
Regulación del Voltaje de Salida (Modo de Línea) +/- 1%
Regulación del voltaje de salida (modo de línea económica) +/-11V de Voltaje de salida nominal seleccionado (220V: 209-231V; 230V: 219-241; 240V: 229-251V)
Regulación del voltaje de salida (modo de batería) +/- 2%
Forma de Onda de CA de Salida (Modo de CA) Onda Sinusoidal Pura
Forma de onda de CA de salida (Modo en Batería) Onda Sinusoidal Pura
Detalles de Capacidad de Salida Soporta continuamente hasta 100% de carga en modo de doble conversión; Soporta 100% ~ 110% de carga por 10 minutos, 110% ~ 130% de carga por 1 minuto y superior a 130% por 1 segundo antes de cambiar a modo en derivación; el modo de Inversor es restaurado automáticamente según los niveles de carga se reduzcan al 70% o menos; Las opciones de configuración soportan hasta 3 sistemas SVT20KX cableados en paralelo para aumentar capacidad.
Voltaje(s) Nominal(es) de Salida Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Tomacorrientes Instalación Eléctrica Permanente
Bancos de Carga Controlables Individualmente   No
ENTRADA
Corriente especificada de entrada (Carga Máxima) 34.4A
Voltaje(s) Nominal(es) de Entrada Soportado(s) 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye
Descripción del Voltaje Nominal de Entrada Trifásica Wye, 4 hilos más conexión a tierra (L1, L2, L3, N, G)
Tipo de conexión de entrada del UPS Instalación Eléctrica Permanente
Breakers de entrada 63A (3 polos)
Fase de Entrada Trifásico
Factor de Potencia (Entrada)   Factor de Potencia 0.99 (al 100% de carga)
THDi   <6% (100% de carga)
BATERÍA
Autonomía a Plena Carga (min.)   4 min (18kW)
Autonomía a Media Carga (min.)   11 min. (9kW)
Autonomía Ampliable por Batería Soporta autonomía extendida con módulos de baterías externas opcionales
Compatibilidad con módulo de baterías externas    BP240V135
Voltaje CD del sistema (VCD) 240
Tasa de Recarga de Baterías (Baterías Incluidas) 4 horas al 90% (baterías internas)
Autonomía Ampliable
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje El acondicionamiento de la energía en línea de doble conversión mantiene la salida dentro de 1% del voltaje nominal seleccionado en el modo en línea
Corrección de Sobrevoltaje   Corrige condiciones de sobrevoltaje hasta 520V (50% de carga) y 478V (100% de carga)
Corrección de Bajo Voltaje   Corrige condiciones de caída de voltaje hasta 110V (50% de carga) / 305V (100% de carga)
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
Pantalla LCD del Panel Frontal PANTALLA LCD: ofrece una variedad de información gráfica, de texto y numérica para indicar una amplia gama de condiciones de operación y falla / advertencia del UPS, incluyendo el modo de operación actual, estados de alarma, nivel de carga, carga de la batería, voltaje y frecuencia de entrada / salida, autonomía estimada y mucho más (para un listado detallado, consulte el manual del usuario)
Interruptores BOTÓN ON / ENTER: enciende el UPS y confirma una selección del menú de parámetros; BOTÓN OFF / ESC: apaga el UPS y regresa al punto anterior en el menú de parámetros; BOTÓN TEST / UP: inicia la operación de auto-diagnóstico del UPS y avanza al siguiente punto en el menú de parámetros; BOTÓN MUTE / DOWN: silencia la alarma acústica y avanza al punto previo en el menú de parámetros; Oprima simultáneamente los botones TEST/UP y MUTE/DOWN por 1 segundo para ingresar o salir del menú de parámetros (Para información detallada, consulte el manual del usuario)
Alarma Acústica Las alarmas advierten a los usuarios de una variedad de condiciones operativas: MODO EN DERIVACIÓN (suena cada 2 segundos), MODO DE RESPALDO POR BATERÍA (suena cada 4 segundos), MODO DE FALLA (suena continuamente), SOBRECARGA (suena dos veces por segundo), OTRAS ADVERTENCIAS (suena una vez por segundo), FALLA (suena continuamente); Todas las alarmas pueden silenciarse, excepto condiciones de SOBRECARGA y OTRAS ADVERTENCIAS
Indicadores LED 4 LEDs reportan modos de DERIVACIÓN / LÍNEA / BATERÍA / FALLA
FÍSICAS
Método de Enfriamiento Ventiladores
Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales Torre
Factor de Forma Primario Torre
Profundidad del UPS Primario (mm) 813
Altura del UPS Primario (mm) 861
Ancho del UPS Primario (mm) 249
Dimensiones de Envió (Al x An x Pr / cm) 106.02 x 38.00 x 92.00
Peso de Envío (kg) 193.68
Material del Gabinete del UPS Acero
Dimensiones del Módulo de Potencia del UPS (Al x An x Pr, mm) 862 x 250 x 813
Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) 86.11 x 24.89 x 81.28
Peso del Módulo de Potencia del UPS (kg) 177.81
AMBIENTALES
Rango de Temperatura de Operación 0 ºC a 40 ºC (32 ºF a 104 ºF)
Rango de Temperatura de Almacenamiento 0 ºC a 35 ºC [32 ºF a 95 ºF] con batería; -15 ºC a 60 ºC [5 ºF a 140 ºF] sin batería
Humedad Relativa De 5% a 95%, sin condensación
Altitud de Operación (pies) < 3000 pies (La capacidad se reduce en 1% por cada 330 pies sobre 3000)
Ruido Audible <65dBA a 1 m del lado delantero
Elevación en Operación (m) < 1000m (La capacidad se reduce en 1% por cada 100 m sobre 1000)
COMUNICACIONES
Interfaz de Comunicaciones Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web
Descripción del Puerto de Monitoreo de Red La ranura para tarjeta auxiliar soporta además opciones de interfaz de red y tarjeta de relevadores
Cable de Comunicaciones Cables DB9 incluidos
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia   Cero tiempo de transferencia en MODO EN LÍNEA (0ms); MODO ECONÓMICO: 7ms de CA a modo de Respaldo por Batería / 0.6ms de Respaldo por Batería a modo de CA
Transferencia de Bajo Voltaje a Energía de Batería (Calibración) 110V (50% de carga) / 305V (100% de carga)
Transferencia de Alto Voltaje a Energía de Batería (Calibración) 520V (50% de carga) / 478V (100% de carga)
FUNCIONES ESPECIALES
Poste de conexión a tierra
Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) Soporta la operación de arranque en frío
Funciones del UPS de alta disponibilidad Derivación automática del Inversor; Switch de derivación manual
Características de Ahorro de Energía Ecológico Operación de modo económico de alta eficiencia
CERTIFICACIONES
Certificaciones del UPS CE
Detalles de las Certificaciones del UPS EN 62040-1-1 (Seguridad); EN 62040-2 (Categoría C3)
