General

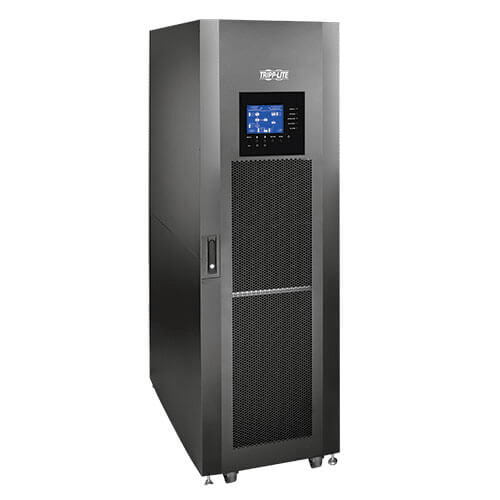

El UPS SmartOnline SVX210KL7P de 210kVA / 210kW de bastidor grande de Tripp Lite incluye breakers instalados de Entrada, Derivación y Salida, un Switch de Transferencia Estática (STS) y 7 módulos de potencia SVX30PM de 30kVA incluidos. El sistema incluye espacio para 1 módulo de potencia SVX30PM adicional instalable por el usuario para conseguir tolerancia a fallas N+1.
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 210000 |
| Capacidad de salida (kVA) | 210 |
| Capacidad de Salida (Watts) | 210000 |
| Capacidad de salida (kW) | 210 |
| Factor de Potencia | 1.0 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | Menos de 3% de THD de salida |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | Seleccionable automáticamente, ajustable por el usuario |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 1% |
| Regulación del voltaje de salida (modo de batería) | +/- 1% |
| Breakers de salida | Breaker magnético de 400A de 3 polos |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | CAPACIDAD DE SOBRECARGA: Soporta carga de 105% ~ 110% por 1 hora, 111% ~ 125% de carga por 10 minutos, 126% ~ 150% por 1 minuto y Arriba del 150% por 200 ms antes de cambiar a derivación; La operación en línea se reinicia cuando la carga se reduce al 100% o menos |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Regulación de voltaje de salida | MODO EN LÍNEA, CONVERSIÓN DE FRECUENCIA, EN BATERÍA: 220V / 230V / 240V ±1% del típico (carga balanceada); ±2% del típico (carga desbalanceada); MODO ECONÓMICO: 220V / 230V / 240V ±15V; MODO EN DERIVACIÓN: +15% (predeterminado, ajustable a +10%, +15% or +20%), -20% (predeterminado, ajustable a -10%, -20%, -30%) |
| Regulación de Frecuencia de Salida | MODO EN LÍNEA: La frecuencia de salida es ±0.05Hz de la frecuencia de entrada cuando la entrada esté dentro del ±4Hz* del parámetro de salida configurado de 50/60Hz; La frecuencia de salida es ±0.05Hz de la frecuencia de entrada cuando la entrada esté fuera del ±4Hz* del parámetro de salida configurado de 50/60Hz; MODO EN BATERÍA: La frecuencia de salida es ±0.1Hz del parámetro de salida configurado de 50/60Hz; MODO DEL CONVERTIDOR DE FRECUENCIA: La frecuencia de salida es ±0.1Hz del parámetro de salida configurado de 50/60Hz; MODO ECONÓMICO: La frecuencia de salida es igual a la frecuencia de entrada hasta ±4Hz* del parámetro de salida configurado de 50/60Hz (el UPS cambia al modo en línea si la frecuencia sale de este rango); MODO EN DERIVACIÓN: La frecuencia de salida es igual a la frecuencia de entrada hasta ±4Hz* del parámetro de salida configurado de 50/60Hz (cambia al modo STANDBY si la frecuencia se sale de este rango). *El RANGO DE SEGUIMIENTO está ajustado de fábrica a ±4Hz y es ajustable por el usuario a ±1Hz, ±2Hz o ±4Hz; El ajuste del RANGO DE SEGUIMIENTO seleccionado controla las tolerancias de salida de la frecuencia como se describió arriba en los modos En Línea, Económico y en Derivación |
| Capacidad de Salida en Amperes | 319A (220V / 380V); 303A (230V / 400V); 292A (240V / 415V) |
| Bancos de Carga Controlables Individualmente | No |
| Opciones de Actualización Modular | Incluye 7 módulos de potencia SVX30PM de 30kVA. Puede agregarse hasta 1 módulo de potencia SVX30PM de 30kVA adicional para capacidad adicional o disponibilidad N+1; Agregue 1 SVX30PM para capacidad 210kVA con redundancia N+1 |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 155A (220/380), 148A (230/400), 142A (240/415) |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | Trifásica Wye, 4 hilos (L1, L2, L3, N, G); Menos de 4% de distorsión armónica de entrada (THDi) |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Breakers de entrada | Las entradas de CA PRINCIPAL y ALTERNA están protegidas cada una por breakers magnéticos de 400A de 3 polos |
| Fase de Entrada | Trifásico |
| Frecuencia de Entrada | 40Hz a 70Hz (modo en línea); 50Hz / 60Hz Seleccionable automáticamente |
| Factor de Potencia (Entrada) | Mayor a 0.99 (plena carga) |
| THDi | Menor a 3% (plena carga lineal) |
BATERÍA
| Autonomía a Plena Carga (min.) | Las baterías se venden por separado; La autonomía depende de la cantidad de módulos de baterías y el nivel de carga |
| Autonomía Ampliable por Batería | El juego de batería se vende por separado. |
| Descripción del tiempo de autonomía ampliable | El contratista suministra el cableado para el módulo de baterías externas |
| Voltaje CD del sistema (VCD) | +/- 240VCD |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Corriente de carga elegible por el usuario de 1A a 8A (confguración de fábrica 2A); La tasa de recarga depende del número de módulos de baterías externas conectadas y la configuración de corriente de carga seleccionada |
| Descripción de reemplazo de batería | Por técnico de servicio autorizado |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Acondicionamiento de la energía de doble conversión, en línea |
| Corrección de Sobrevoltaje | Mantiene el funcionamiento continuo sin usar energía de la batería durante sobretensiones de hasta 276-477V (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal. |
| Corrección de Bajo Voltaje | Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 173-300V CA (trifásica, 4 hilos, Wye). |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | La pantalla LCD de 145 mm en el panel frontal con desplazamiento direccional y botones de selección ofrecen una visualización completa de la operación, más opciones de configuración y selección para todas las funciones del UPS |
| Interruptores | El botón ON [ENCENDIDO] enciende el inversor del UPS. El botón OFF [APAGADO] apaga el inversor del UPS. Los botones de Control de la Pantalla LCD navegan a través de y seleccionan los puntos que se visualizan en la pantalla LCD. El botón EPO (Apagado de Emergencia) APAGA la salida del UPS y deshabilita la salida derivada |
| Operación para Cancelar la Alarma | La alarma de falla de la energía se puede silenciar utilizando el interruptor de cancelación de alarma |
| Alarma Acústica | Las alarmas señalan una variedad de condiciones de operación: batería baja, sobrecarga, apagado, rodeo y más |
| Indicadores LED | Grupo de 4 LEDs: Muestra alimentación normal de CA, usando respaldo por batería, alimentación derivada y condiciones de falla |
SUPRESIÓN DE SOBRECARGA / RUIDO
| Supresión de Ruido EMI / RFI en CA | Sí |
| Valor nominal en joules de supresión CA | 2496 |
| Detalles del Valor Nominal en Joules de Supresión CA | 2496 joules (entre fase y tierra), 2496 joules (entre fase y neutro), 1872 joules (entre neutro y tierra) |
| Tiempo de respuesta de supresión de CA | Instantáneo |
FÍSICAS
| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |
| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 1,100 |
| Altura del UPS Primario (mm) | 2,010 |
| Ancho del UPS Primario (mm) | 600 |
| Dimensiones de Envió (Al x An x Pr / cm) | 190.50 x 73.66 x 121.92 |
| Peso de Envío (kg) | 478.54 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 200.99 x 59.99 x 109.98 |
| Peso del Módulo de Potencia del UPS (kg) | 514.37 |
AMBIENTALES
| Rango de Temperatura de Operación | +32 ºF a +104 ºF / 0 ºC a +40 ºC |
| Rango de Temperatura de Almacenamiento | +5 a +122 ºF/-15 a +50 ºC |
| Humedad Relativa | 0 a 95%, sin condensación |
| Modo de CA BTU / Hr. (Plena carga) | 38694 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 9554 |
| Clasificación de eficiencia del modo de CA (100% de carga) | 95% |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | 97% |
| Ruido Audible | Ruido Audible Menos de 73 dBA al frente, 1 m |
| Elevación en Operación (m) | Altitud de Operación (m) Hasta 1000 m (A altitudes sobre 1000 m, la salida se reduce en 1% por cada 100 m) |
COMUNICACIONES
| Interfaz de Comunicaciones | Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Tarjeta de red preinstalada; Ranura para interfaz SNMP / Web |
| Tarjetas de Administración de Red | WEBCARDLX |
| Descripción del Puerto de Monitoreo de Red | Incluye la tarjeta de interfaz de red WEBCARDLX de Tripp Lite preinstalada |
| Software PowerAlert | Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert |
| Cable de Comunicaciones | Cables DB9 incluidos |
| Compatibilidad con SNMP | Compatibilidad con SNMP Incluye tarjeta de interfaz de red WEBCARDLX preinstalada |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms.) en modo en línea, de doble conversión |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje/bajos voltajes de 173-300V CA (trifásica, 4 hilos, Wye). Debajo de ese punto, la salida se mantiene usando energía de reserva de la batería |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | Mantiene el funcionamiento continuo sin usar energía de la batería durante sobretensiones de hasta 276-477V AC (Wye, trifásica, 4 hilos), reduciendo la salida dentro del 1% de la nominal. Por arriba de este punto, la salida se mantiene usando energía de reserva de la batería |
FUNCIONES ESPECIALES
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Baterías Hot-Swap; Módulo de potencia del UPS Hot-Swap |
| Características de Ahorro de Energía Ecológico | Eficiencia mayor a 95% – UPS ECOLÓGICO; Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico |
CERTIFICACIONES
| Certificaciones del UPS | CE; RoHS (Restricción de Substancias Peligrosas) |
| Detalles de las Certificaciones del UPS | Estándares de agencia IEC 62040-1:2008+A1:2013; Aprobaciones de EMI EN62040-2, 2006 (Categoría C3); Vibración e Impacto: SS-EN 60068-2-64 |
GARANTIA
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
