General

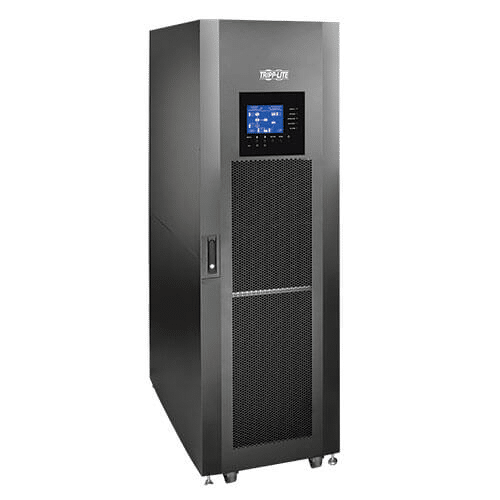

El UPS SmartOnline SVX30KL de 30kVA / 30kW de bastidor grande de Tripp Lite incluye breakers instalados de Entrada, Derivación y Salida, un Switch de Transferencia Estática (STS) y un módulo de potencia SVX30PM de 30kVA incluido. El sistema incluye espacio para hasta 7 módulos de potencia SVX30PM adicionales instalables por el usuario para acomodar una capacidad aumentada de hasta 210kW con tolerancia a fallas N+1.
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 30000 |
| Capacidad de salida (kVA) | 30 |
| Capacidad de Salida (Watts) | 30000 |
| Capacidad de salida (kW) | 30 |
| Factor de Potencia | 1.0 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | Distorsión Armónica Total (THD) de salida a carga plena resistiva: <1.5%; THD de salida con carga no lineal: <4%; Desviación máxima de CD: ±50mV; Desviación máxima de ángulo de fase: 2°; Desviación máxima de desequlibrio de voltaje: 1%; Protección contra cortocircuito de salida incluida |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | Seleccionable automáticamente, ajustable por el usuario |
| Breakers de salida | Breaker magnético de 400A 3 polos |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | CAPACIDAD DE SOBRECARGA: Soporta 105% – 110% de carga por 1 hora, 111% – 125% de carga por 10 minutos, 126% – 150% por 1 minuto y más de 150% por 200 ms antes de cambiar a derivación; La operación en línea se retoma cuando la carga sea reducida al 100% o menos |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Regulación de voltaje de salida | EN LÍNEA, CONVERSIÓN DE FRECUENCIA, MODO EN BATERÍA: 220/230/240V ±1% del típico (carga balanceada); ±2% del típico (carga desbalanceada); MODO ECONÓMICO: 220/230/240V ±15V; MODO EN DERIVACIÓN: +15% (predeterminado, ajustable a +10%, +15% o +20%), -20% (predeterminado, ajustable a -10%, -20%, -30%) |
| Regulación de Frecuencia de Salida | MODO EN LÍNEA: La frecuencia de salida es ±0.05Hz de la frecuencia de entrada cuando la entrada esté dentro de ±4Hz* del parámetro de salida configurado de 50/60Hz; La frecuencia de salida es ±0.05Hz de la frecuencia de entrada cuando la entrada esté fuera de ±4Hz* del parámetro de salida configurado de 50/60Hz; MODO EN BATERÍA: La frecuencia de salida es ±0.1Hz del parámetro de salida configurado de 50/60Hz; MODO DE CONVERTIDOR DE FRECUENCIA: La frecuencia de salida es ±0.1Hz del parámetro de salida configurado de 50/60Hz; MODO ECONÓMOCO: La frecuencia de salida iguala a la frecuencia de entrada hasta ±4Hz*del parámetro de salida configurado de 50/60Hz (El UPS cambia al moso en línea si la frecuencia sale de este rango); MODO EN DERIVACIÓN: La frecuencia de salida iguala a la frecuencia de entrada hasta ±4Hz*del parámetro de salida configurado de 50/60Hz (cambia al modo STANDBY si la frecuencia sale de este rango). *El RANGO DE SEGUIMIENTO [TRACKING] está establecido de fábrica en ±4Hz y es ajustable por el usuario en incrementos de 1Hz desde ±1Hz a ±4Hz; La configuración seleccionada del RANGO DE SEGUIMIENTO controla las tolerancias de la salida de frecuencia como se describe arriba en modos En Línea, Económico y en Derivación |
| Capacidad de Salida en Amperes | 45.6A (220V / 380V); 43.3A (230V / 400V); 41.7A (240V / 415V) |
| Bancos de Carga Controlables Individualmente | No |
| Opciones de Actualización Modular | Incluye 1 módulo de potencia SVX30PM de 30kVA. Pueden agregarse hasta 7 módulos de potencia adicionales SVX30PM de 30kVA para lograr capacidad adicional o disponibilidad N+1; Agregue 1 SVX30PM para capacidad de 60kVA (o 30kVA con redundancia N+1); Agregue 2 SVX30PM para capacidad de 90kVA (o 60kVA con redundancia N+1); Agregue 3 SVX30PM para capacidad de 120kVA (o 90kVA con redundancia N+1); Agregue 4 SVX30PM para capacidad de 150kVA (o 120kVA con redundancia N+1); Agregue 5 SVX30PM para capacidad de 180kVA (o 150kVA con redundancia N+1); Agregue 6 SVX30PM para capacidad de 210kVA (o 180kVA con redundancia N+1); Agregue 7 SVX30PM para capacidad total de 210kVA con redundancia N+1 |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | Configuración de 30kVA del SVX30KL: 55A; Configuración Máxima de Chasís Grande de 210kVA: 385A; 40A de corriente de irrupción máxima |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | El juego de dos conexiones de entrada de instalación eléctrica permanente permite entradas trifásicas en Y, 4 hilos (3 fases, neutro, tierra) de dos fuentes de alimentación separadas |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Breakers de entrada | Las entradas de CA PRINCIPAL y ALTERNA están protegidas cada una por breakers magnéticos de 400A 3 polos |
| Fase de Entrada | Trifásico |
| Frecuencia de Entrada | 40Hz a 70Hz (modo en línea); 50 Hz / 60 Hz Seleccionale Automáticamente |
| Factor de Potencia (Entrada) | Mayor que 0.99 (a plena carga) |
| THDi | Menor que 3% (a plena carga lineal) |
BATERÍA
| Autonomía a Plena Carga (min.) | Las baterías se venden por separado; La autonomía depende de la cantidad de módulos de baterías y del nivel de carga |
| Autonomía a Media Carga (min.) | 13 min. (16kw) |
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos opcionales de baterías externas; breaker de 100A 3 polos 250V DC recomendado para batería externa |
| Descripción del tiempo de autonomía ampliable | El contratista suministra el cableado para el módulo de baterías externas |
| Voltaje CD del sistema (VCD) | ±240V DC |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Corriente de carga elegible por el usuario de 1A a 8A (2A de configuración de fábrica); La tasa de recarga depende del número de módulos de baterías conectados y la configuración de corriente de carga seleccionada |
| Descripción de reemplazo de batería | Baterías Hot-Swap |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | En línea, acondicionamiento de energía de doble conversión |
| Corrección de Sobrevoltaje | Mantiene la salida continua en modo en línea, sin usar energía de la batería, durante sobrevoltajes hasta 478V (entre fases), reduciendo la salida a 1% del voltaje de salida nominal seleccionado 380V / 220V, 400V / 230V, 415V / 240V |
| Corrección de Bajo Voltaje | Mantiene la salida continua en modo en línea, sin usar energía de la batería, durante condiciones de caídas de voltaje hasta 305V (entre fases) a plena carga y hasta 208V (entre fases) al 70% de carga de salida o menos, aumentando la salida a dentro de un 1% del voltaje nominal de salida de 380V / 220V, 400V / 230V, 415V / 240V seleccionado |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | La pantalla LCD de 145 mm en el panel frontal con desplazamiento direccional y botones selectores ofrece opciones de visualización completas de estado de la operación, más ajuste y selección para todas las funciones del UPS |
| Interruptores | Los botones del panel frontal incluyen ESC (escape de menú), UP / LEFT (menú arriba / izquierda), DOWN / RIGHT (menú abajo / derecha), ENTER (confirma selección), HOME (regresa a la pantalla de inicio) y POWER (control de encendido / apagado); Incluye además selector de derivación manual |
| Operación para Cancelar la Alarma | Las alarmas acústicas pueden silenciarse usando los indicadores en la pantalla |
| Alarma Acústica | Alarmas acústicas únicas para ENCENDIDO / APAGADO (la alarma suena por 2 segundos), MODO DE BATERÍA (la alarma suena cada 2 segundos), BATERÍA BAJA (la alarma suena cada 0.5 segundos), ALARMA DEL UPS (la alarma suena cada 1 segundo), FALLA DEL UPS (alarma continua) |
| Indicadores LED | Los indicadores LED del panel frontal representan INPUT [entrada] (verde), BYPASS [derivación] (ámbar), INVERTER [inversor] (verde), BATTERY {batería] (rojo) y ALARM [alarma] (rojo) |
SUPRESIÓN DE SOBRECARGA / RUIDO
| Supresión de Ruido EMI / RFI en CA | Sí |
| Valor nominal en joules de supresión CA | 2496 |
| Detalles del Valor Nominal en Joules de Supresión CA | 2496 joules (entre fase y tierra), 2496 joules (entre fase y neutro), 1872 joules (entre neutro y tierra) |
| Tiempo de respuesta de supresión de CA | Instantáneo |
FÍSICAS
| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |
| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 1,100 |
| Altura del UPS Primario (mm) | 2,010 |
| Ancho del UPS Primario (mm) | 600 |
| Dimensiones de Envió (Al x An x Pr / cm) | 138.43 x 72.39 x 107.95 |
| Peso de Envío (kg) | 479.90 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 200.99 x 59.99 x 109.98 |
| Peso del Módulo de Potencia del UPS (kg) | 307.54 |
AMBIENTALES
| Rango de Temperatura de Operación | 0 °C a 40 °C [32 °F a 104 °F]; Se reduce al 90% de capacidad a 35 °C [95 °F] y 80% de capacidad a 40 °C [104 °F] |
| Rango de Temperatura de Almacenamiento | -15 °C a 60 °C [5 °F a 140 °F] |
| Humedad Relativa | De 0% a 95%, sin condensación |
| Modo de CA BTU / Hr. (Plena carga) | 5221 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 711 |
| Clasificación de eficiencia del modo de CA (100% de carga) | 95% |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | 99% |
| Ruido Audible | Menos de 73 dBA al frente, 1 m |
| Elevación en Operación (m) | Hasta 1000 m (A elevaciones sobre 1000 m, la salida se reduce en 1% por cada 100 m) |
COMUNICACIONES
| Interfaz de Comunicaciones | Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Tarjeta de red preinstalada; Ranura para interfaz SNMP / Web |
| Tarjetas de Administración de Red | WEBCARDLX |
| Descripción del Puerto de Monitoreo de Red | Incluye la tarjeta de interfaz de red WEBCARDLX de Tripp Lite preinstalada |
| Software PowerAlert | Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert |
| Cable de Comunicaciones | Cables DB9 incluidos |
| Compatibilidad con SNMP | Incluye tarjeta de interfaz de red WEBCARDLX preinstalada |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms) en el modo en línea de doble conversión; Menos de 20 ms de tiempo de transferencia en operación en modo económico |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | Mantiene el funcionamiento continuo sin utilizar la energía de la batería durante condiciones de caída de voltaje / bajo voltaje hasta 305V (entre fases) a plena carga o 208V (entre fases) al 70% de carga o menos; Por debajo del punto de transferencia de bajo voltaje, la salida se mantiene utilizando energía de reserva de la batería |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 478V (entre fases), reduciendo la salida dentro del 1% de la nominal; Sobre este punto, la salida se mantiene utilizando energía de reserva de la batería |
FUNCIONES ESPECIALES
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Baterías Hot-Swap |
| Características de Ahorro de Energía Ecológico | Eficiencia mayor a 95% – UPS ECOLÓGICO; Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico |
CERTIFICACIONES
| Certificaciones del UPS | CE; RoHS (Restricción de Substancias Peligrosas) |
| Detalles de las Certificaciones del UPS | Estándares de agencia IEC 62040-1:2008+A1:2013; Aprobaciones de EMI EN62040-2, 2006 (Categoría C3); Vibración e Impacto: SS-EN 60068-2-64 |
GARANTIA
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
