General

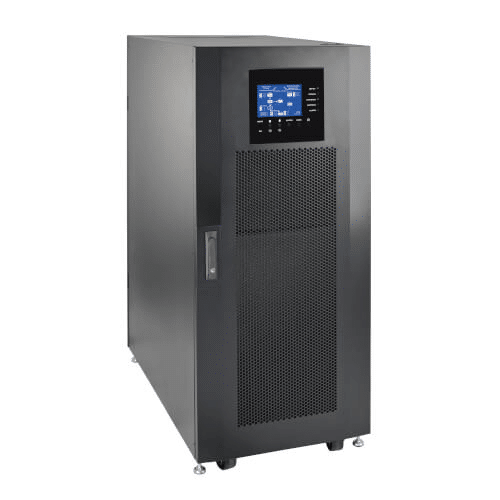

El UPS SmartOnline® SVX60KS2P0B de 60kVA / 60kW de bastidor pequeño de Tripp Lite incluye breakers instalados de entrada, derivación y salida, un switch de transferencia estática (STS) y 2 módulos de potencia SVX30PM de 30kVA incluidos. Este sistema soporta la adición de 1 módulo de potencia SVX30PM adicional instalables por el usuario para acomodar una mayor capacidad de 90kW (o 60kW con N+1). No se incluyen las baterías internas o externas, pero se pueden añadir hasta 3 módulos SVXBM internos. Para una autonomía adicional, también puede conectar una serie de gabinetes de baterías externas, como el BP480V200, BP480V300, BP480V400, BP480V500 y BP480V370 (todos vendidos por separado).
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 60000 |
| Capacidad de salida (kVA) | 60 |
| Capacidad de Salida (Watts) | 60000 |
| Capacidad de salida (kW) | 60 |
| Factor de Potencia | 1.0 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | Carga resistiva total con distorsión armónica total de salida (THD): <1.5%; Carga no lineal con distorsión armónica total de salida: <4%; Balance máximo de CD: ±50mV; Desviación máxima de ángulo de fase: 2°; Desviación máxima de desbalanceo de voltaje: 1%; Protección incluida contra cortocircuito de salida |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | Seleccionable automáticamente, ajustable por el usuario |
| Detalles del tomacorrientes | Cableado de salida: 3 Fases, Neutro, Tierra |
| Breakers de salida | Breaker magnético de 400A de 3 polos |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | CAPACIDAD DE SOBRECARGA: Soporta carga de 105% ~ 110% por 1 hora, 111% ~ 125% de carga por 10 minutos, 126% ~ 150% por 1 minuto y Arriba del 150% por 200ms antes de cambiar a derivación; La operación en línea se reinicia cuando la carga se reduce al 100% o menos |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Regulación de voltaje de salida | MODO EN LÍNEA, CONVERSIÓN DE FRECUENCIA, EN BATERÍA: 220V / 230V / 240V ±1 % del típico (carga balanceada); ±2 % del típico (carga desbalanceada); MODO ECONÓMICO: 220V / 230V / 240V ±15V; MODO EN DERIVACIÓN: +15% (predeterminado, ajustable a +10 %, +15 % o +20 %), -20 % (predeterminado, ajustable a -10 %, -20 %, -30 %) |
| Regulación de Frecuencia de Salida | MODO EN LÍNEA: La frecuencia de salida es ±0.05 Hz de la frecuencia de entrada cuando la entrada esté dentro del ±4Hz* del parámetro de salida configurado de 50Hz / 60Hz; La frecuencia de salida es ±0.05 Hz de la frecuencia de entrada cuando la entrada esté fuera del ±4 Hz* del parámetro de salida configurado de 50Hz / 60Hz; MODO EN BATERÍA: La frecuencia de salida es ±0.1 Hz del parámetro de salida configurado de 50Hz / 60Hz; MODO DEL CONVERTIDOR DE FRECUENCIA: La frecuencia de salida es ±0.1 Hz del parámetro de salida configurado de 50Hz / 60Hz; MODO ECONÓMICO: La frecuencia de salida es igual a la frecuencia de entrada hasta ±4 Hz* del parámetro de salida configurado de 50Hz / 60Hz (el UPS cambia al modo en línea si la frecuencia sale de este rango); MODO EN DERIVACIÓN: La frecuencia de salida es igual a la frecuencia de entrada hasta ±4 Hz* del parámetro de salida configurado de 50Hz / 60Hz (cambia al modo STANDBY si la frecuencia se sale de este rango). *El RANGO DE SEGUIMIENTO está ajustado de fábrica a ± 4Hz y es ajustable por el usuario a ±1 Hz, ±2 Hz o ±4 Hz; El parámetro seleccionado de RANGO DE SEGUIMIENTO controla las tolerancias de salida de la frecuencia como se describió arriba en los modos En Línea, Económico y Derivación |
| Capacidad de Salida en Amperes | 91A (220V / 380V); 87A (230V / 400V); 83A (240V / 415V) |
| Bancos de Carga Controlables Individualmente | No |
| Opciones de Actualización Modular | Incluye 2 módulos de potencia SVX30PM de 30kVA; Puede agregarse hasta 1 módulo de potencia adicionales SVX30PM de 30kVA para lograr capacidad adicional o disponibilidad N+1; Agregue 1 SVX30PM para capacidad de 90kVA (o 60kVA con redundancia N+1) |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | Configuración de 60kVA: 110A; Configuración Máxima N+1 del Bastidor Mediano de 90kVA: 165A; 40A de corriente máxima de arranque |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 220V / 380V Trifásico Wye; 230V / 400V Trifásico Wye; 240V / 415V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | El juego de dos conexiones de entrada con instalación eléctrica permanente permiten entradas trifásicas Wye, 4 hilos (3P, N, E) de dos fuentes de alimentación separadas |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Breakers de entrada | Las entradas de CA PRINCIPAL y ALTERNA están protegidas cada una por breakers magnéticos de 3 polos de 400A |
| Fase de Entrada | Trifásico |
| Frecuencia de Entrada | 40Hz a 70Hz (modo en línea); 50Hz / 60Hz Seleccionable automáticamente |
| Factor de Potencia (Entrada) | Mayor a 0.99 (plena carga) |
| THDi | Menor a 3% (plena carga lineal) |
BATERÍA
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales; breaker de 100A de 3 polos 250V CD recomendado para batería externa |
| Compatibilidad con módulo de baterías externas | BP480V200; BP480V300; BP480V400; BP480V500; BP480V370 |
| Descripción del tiempo de autonomía ampliable | El cableado del módulo de baterías externas es suministrado por el contratista; Todas las configuraciones de baterías externas requieren la desconexión de todos los módulos de baterías internas |
| Voltaje CD del sistema (VCD) | ±240V CD |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Corriente de carga elegible por el usuario de 1A a 8A (configurado de fábrica a 2A); La tasa de recarga depende del número de módulos de baterías externas conectadas y la configuración de corriente de carga seleccionada |
| Descripción de reemplazo de batería | Baterías Hot-Swap que se pueden cambiar en operación |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Acondicionamiento de la energía de doble conversión, en línea |
| Corrección de Sobrevoltaje | Mantiene salida continua en el modo en línea, sin usar energía de la batería, durante sobrevoltajes hasta 478V (entre fases), reduciendo la salida al 1 % del voltaje nominal de salida seleccionado 380V / 220V, 400V / 230V, 415V / 240V |
| Corrección de Bajo Voltaje | Mantiene salida continua en el modo en línea, sin usar energía de la batería, durante condiciones de caída de voltaje hasta 305V (entre fases) a plena carga y hasta 208V (entre fases) a 70 % de carga de salida o menos, aumentando la salida a dentro del 1 % del voltaje nominal de salida seleccionado 380V / 220V, 400V / 230V, 415V / 240V |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | La pantalla LCD de 145 mm en el panel frontal con desplazamiento direccional y botones de selección ofrece una visualización completa del funcionamiento, más opciones de configuración y selección para todas las funciones del UPS |
| Interruptores | Los botones en el panel frontal incluyen ESC (menú de escape), UP / LEFT (menú arriba / izquierda), DOWN / RIGHT (menú abajo / derecha), ENTER (confirma la selección), HOME (regresa a la pantalla de inicio) y POWER (control del encendido y apagado); Incluye además un Switch de Derivación Manual |
| Operación para Cancelar la Alarma | Las alarmas acústicas pueden ser silenciadas usando los indicadores en la pantalla |
| Alarma Acústica | Alarmas acústicas únicas para ENCENDIDO / APAGADO (la alarma suena por 2 segundos), MODO DE BATERÍA (la alarma suena cada 2 segundos), BATERÍA BAJA (la alarma suena cada 0.5 segundos), ALARMA DEL UPS (la alarma suena cada 1 segundo), FALLA DEL UPS (alarma continua) |
| Indicadores LED | Los indicadores LED del panel frontal representan INPUT [entrada] (verde), BYPASS [derivación] (ámbar), INVERTER [inversor] (verde), BATTERY [batería] (rojo) y ALARM [alarma] (rojo) |
SUPRESIÓN DE SOBRECARGA / RUIDO
| Supresión de Ruido EMI / RFI en CA | Sí |
| Valor nominal en joules de supresión CA | 2180 |
| Detalles del Valor Nominal en Joules de Supresión CA | 2180 joules (entre fases), 2180 joules (fase a neutro), 1560 joules (neutro a tierra) |
| Tiempo de respuesta de supresión de CA | Instantáneo |
FÍSICAS
| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |
| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 1,100 |
| Altura del UPS Primario (mm) | 1,475 |
| Ancho del UPS Primario (mm) | 600 |
| Dimensiones de Envió (Al x An x Pr / cm) | 164.49 x 74.98 x 122.00 |
| Peso de Envío (kg) | 388.50 |
| Material del Gabinete del UPS | Acero |
| Peso del Módulo de Potencia del UPS (kg) | 640.47 |
AMBIENTALES
| Rango de Temperatura de Operación | 0 °C a 40 °C [32 °F a 104 °F]; Se reduce al 90 % de capacidad a 35 °C [95 °F] y 80 % de capacidad a 40 °C [104 °F] |
| Rango de Temperatura de Almacenamiento | -15 °C a 60 °C [5 °F a 140 °F] |
| Humedad Relativa | De 0 % a 95 %, sin condensación |
| Modo de CA BTU / Hr. (Plena carga) | 11458 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 890 |
| Clasificación de eficiencia del modo de CA (100% de carga) | 95 % |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | 99 % |
| Ruido Audible | Menos de 73 dBA al frente, 1 m |
| Elevación en Operación (m) | Hasta 1000 m (A altitudes sobre 1000 m, la salida se reduce en 1 % por cada 100 m) |
COMUNICACIONES
| Interfaz de Comunicaciones | Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Tarjeta de red preinstalada; Ranura para interfaz SNMP / Web |
| Tarjetas de Administración de Red | WEBCARDLX |
| Descripción del Puerto de Monitoreo de Red | Incluye la tarjeta de interfaz de red WEBCARDLX preinstalada |
| Software PowerAlert | Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert |
| Cable de Comunicaciones | Cableado DB9 incluido |
| Compatibilidad con SNMP | Incluye tarjeta de interfaz de red WEBCARDLX preinstalada |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms) en el modo en línea de doble conversión; Menos de 20 ms de tiempo de transferencia en operación en modo económico |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | Mantiene la operación de forma continua sin usar la energía de la batería durante condiciones de caída de voltaje hasta 305V (entre fases) a plena carga o 208V (entre fases) a 70 % de carga o menos; Por debajo del punto de transferencia por bajo voltaje, la salida se mantiene utilizando la energía de reserva de la batería |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 478V (entre fases), reduciendo la salida dentro del 1% de la nominal; Sobre este punto, la salida se mantiene utilizando la energía de reserva de la batería |
FUNCIONES ESPECIALES
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Baterías Hot-Swap |
| Características de Ahorro de Energía Ecológico | Más del 95% de eficiencia – UPS ECOLÓGICO; Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico |
CERTIFICACIONES
| Certificaciones del UPS | CE; RoHS (Restricción de Substancias Peligrosas) |
| Detalles de las Certificaciones del UPS | Estándares de agencia IEC 62040-1:2008+A1:2013; Aprobaciones de EMI EN62040-2, 2006 (Categoría C3) |
GARANTIA
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
