Características
Protege a los Equipos de Misión Crítica Instalados en el Rack
- Proporciona salida de CA de onda sinusoidal completamente regulada para aplicaciones críticas de voz, datos, médicas y de TI
- Regulación de voltaje +/-2% en modos en línea y de batería
- Voltaje de salida con selección de 200V / 208V / 220V / 230V / 240V
- 6 tomacorrientes C13, incluyendo 4 en 2 bancos de carga con 2 tomacorrientes controlables
- Entrada C14
- Valor nominal de supresión de sobretensiones de 627 joules
Confiable Respaldo por Batería con Autonomía Extendida
- Soporta media carga durante 12.3 minutos y 4.7 minutos a plena carga.
- Baterías internas diseñadas para reemplazo Hot-Swap en el campo
- Se puede ampliar la autonomía con módulos de baterías externas, como el BP24V36-2US de Tripp Lite
- El reinicio sin utilización de la batería garantiza el encendido automático de la UPS, sin intervención del usuario, después de apagones prolongados, incluso con baterías vencidas.
LCD Interactivo en el Panel Frontal
- Reporta la información detallada del estado, incluidos los niveles de la batería y de carga
- Ofrece opciones de configuración avanzada, incluidas las estrategias de alimentación y el voltaje de salida
Cinco estrategias de alimentación
- La Adaptación Automática [Auto Adaptive] permite la operación de alta eficiencia según sea necesario para la protección ideal del equipo
- Max Efficiency [Eficiencia Máxima] favorece la operación económica con una alta eficiencia del 96%
- La calidad máxima favorece el modo en línea de doble conversión, lo que mantiene la regulación de voltaje de salida +/-2% y cero tiempo de transferencia
- La Regulación de Frecuencia y la Conversión de Frecuencia permiten una regulación de salida de +/-0,05 Hz para la frecuencia seleccionada (50Hz / 60Hz)
Altamente personalizable
- Reinicio automático seleccionable de 0 a 60 segundos después de reestablecer la alimentación de CA
- Nivel de carga de la batería mínimo seleccionable después del reinicio automático
- Programe el reinicio del sistema si se pierde la señal USB del dispositivo conectado
- Defina umbrales de sobrecarga y niveles de batería baja para alerta y apagado
Tarjetas Opcionales para Administración de Red
- Las opciones de tarjeta para administración de UPS compatibles de Tripp Lite WEBCARDLX y SNMPWEBCARD soportan una amplia variedad de capacidades de control y monitoreo del UPS.
Puertos de Comunicaciones
- Los puertos USB y DB9 permiten apagar y guardar la información sin supervisión cuando se usa con el software PowerAlert de Tripp Lite, disponible para descarga gratuita en www.tripplite.com/poweralert
Aplicaciones Típicas
- Ofrezce salidas de onda sinusoidal perfectamente reguladas a equipos de misión crítica
- Proteccion de los componentes conectados contra sobretensiones peligrosas, picos y ruido de línea.
- Mantenimiento del equipo en funcionamiento por fallas en el suministro
- Permite tiempo para guardar datos y apagar los componentes de forma segura en caso de un apagón prolongado
El Paquete Incluye

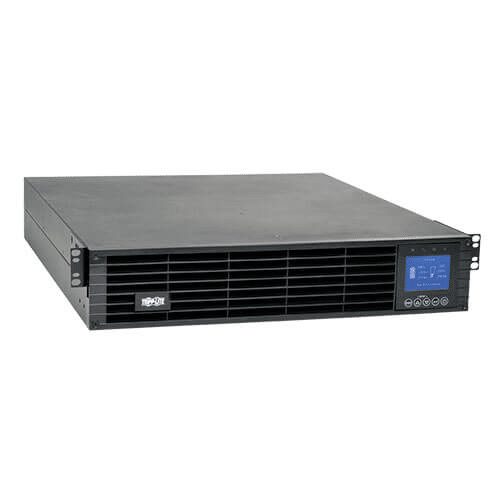

- SUINT1000LCD2U – UPS SmartOnline de 1kVA 900W en línea de doble conversión
- Juego para instalación en rack de 4 postes
- Cable USB
- Cable DB9
- (2) Cables de alimentación C13 a C14
- Manual del Propietario
Especificaciones
GENERALIDADES
| Código UPC | 037332185648 |
SALIDA
| Capacidad de Salida en Volts Amperes (VA) | 1000 |
| Capacidad de salida (kVA) | 1 |
| Capacidad de Salida (Watts) | 900 |
| Capacidad de salida (kW) | 0.9 |
| Factor de Potencia | 0,9 |
| Factor de Cresta | 3:1 |
| Detalles del Voltaje Nominal | En el primer encendido el usuario configura el voltaje de salida nominal |
| Compatibilidad de Frecuencia | 50Hz / 60Hz; Soporta conversión de 50 Hz a 60 Hz y de 60 Hz a 50 Hz |
| Detalles de Compatibilidad de Frecuencia | La frecuencia de salida coincide con el valor nominal de entrada en el arranque, la capacidad de salida se reduce un 30% durante la operación de conversión de frecuencia |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 2% |
| Regulación del voltaje de salida (modo de línea económica) | +/- 10% |
| Regulación del voltaje de salida (modo de batería) | +/- 2% |
| Cables de Corriente de Salida Incluidos | Incluye 2 cables de alimentación C13 a C14 |
| Tomacorrientes con Administración de Carga | Dos bancos de carga con 2 tomacorrientes controlables |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Detalles de Capacidad de Salida | INFORMACIÓN SOBRE LA REDUCCIÓN: La salida máxima en el modo de conversión de frecuencia se reduce a 630 Watts para los voltajes de salida 208V / 220V / 230V / 240V. La salida máxima es 720 Watts (504W en Modo de Conversión de Frecuencia) a voltaje de salida de 200V. CAPACIDAD DE SOBRECARGA: Soporta la operación continua del inversor hasta con el 105% de carga, 125% por 3 minutos; 150% 30 segundos y >150% 0.5 segundos antes de cambiar a DERIVACIÓN (cuando el voltaje y la frecuencia de entrada a la derivación estén DENTRO de los límites de la derivación) o a APAGAR (cuando el voltaje y la frecuencia de entrada en la derivación estén FUERA de los límites de la derivación) |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 200V; 208V; 220V; 230V; 240V |
| Tomacorrientes | (6) C13 |
| Bancos de Carga Controlables Individualmente | Sí |
ENTRADA
| Corriente especificada de entrada (Carga Máxima) | 4.99A |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 200V CA; 208V CA; 220V CA; 230V CA; 240V CA |
| Tipo de conexión de entrada del UPS | Entrada C14 |
| Fase de Entrada | Monofásico |
BATERÍA
| Autonomía a Plena Carga (min.) | 4.7 min (900 W) |
| Autonomía a Media Carga (min.) | 12.3 min (450 W) |
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales |
| Compatibilidad con módulo de baterías externas | BP24V15RT2U (límite 1); BP24V28-2U (límite 1); BP24V36-2US (compatible con múltiples módulos); BP24V70-3U (compatible con múltiples módulos) |
| Voltaje CD del sistema (VCD) | 24 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Menos de 4.1 horas del 10% al 90% (típico, descarga a plena carga) |
| Cartucho de Baterías Internas de Reemplazo para UPS | RBC24S |
| Acceso a la Batería | Puerta de acceso a la batería en el panel frontal |
| Descripción de reemplazo de batería | Baterías reemplazables Hot-Swap |
| Autonomía Ampliable | Sí |
REGULACIÓN DE VOLTAJE
| Descripción de la regulación de voltaje | Acondicionamiento de energía en línea de doble conversión |
| Corrección de Sobrevoltaje | Regulación del voltaje de salida del 2% durante sobrevoltajes a 288V |
| Corrección de Bajo Voltaje | Regulación de voltaje de salida del 2% durante bajo voltaje hasta 160V (100% de carga), 130V (70% de carga), 100V (30% de carga) |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
| Pantalla LCD del Panel Frontal | La pantalla LCD interactiva del panel frontal informa el modo de operación del UPS y el estado detallado de energía del UPS y del sitio, y permite una variedad de opciones de calibración y configuración del UPS. |
| Interruptores | Cinco switches en el panel frontal: encendido y apagado, Arriba, Abajo y Escape |
| Operación para Cancelar la Alarma | La alarma de falla de alimentación se puede silenciar siguiendo las indicaciones en la pantalla |
| Alarma Acústica | La alarma acústica indica fallas del suministro eléctrico, batería baja, sobrecarga y falla |
| Indicadores LED | Cuatro LEDs en el panel frontal: Entrada de CA (verde), Salida de CA (verde), Batería (amarillo), Falla (rojo) |
SUPRESIÓN DE SOBRECARGA / RUIDO
| Detalles de la Supresión en la Línea de Datos del UPS | Se incluye protección en una línea de datos de red / telefónica |
| Supresión de Ruido EMI / RFI en CA | Sí |
| Valor nominal en joules de supresión CA | 627 |
| Tiempo de respuesta de supresión de CA | Instantáneo |
FÍSICAS
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 4 postes de 19″ |
| Descripción de los accesorios de instalación incluidos | El soporte de instalación 4POSTRAILKIT incluido permite la instalación en racks de 4 postes de 521 a 914 mm [20.5″ a 36″] |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 2 postes (2POSTRMKITWM); Instalación en rack de 2-4 postes con riel frontal (UPSHDEARKIT); 4 post rackmount short-depth (4POSTRAILKITWM); Torre (2-9USTAND); Instalación en pared (2POSTRMKITWM) |
| Notas Sobre los Accesorios de Instalación Opcionales | El 2-9USTAND opcional permite la colocación del UPS en posición de torre vertical; el 2POSTRMKITWM opcional permite instalación en pared e instalación en rack de 2 postes; el 4POSTRAILKITWM permite la instalación en racks de 4 postes de profundidad pequeña de 368 a 597mm [14.5″ a 23.5″]; UPSHDEARKIT permite la instalación en racks de 2 o 4 postes utilizando solo los rieles verticales frontales sin soporte posterior |
| Factor de Forma Primario | Para instalación en rack |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 8.79 x 43.79 x 39.70 |
| Altura del Rack | 2U |
| Profundidad Mínima Requerida del Rack sin Módulo de Baterías Externas (cm) | 45 |
| Profundidad Mínima Requerida del Rack con Módulo de Baterías Externas (cm) | 47 |
| Profundidad Mínima Requerida del Rack sin Módulo de Baterías Externas (pulgadas) | 17.88 |
| Profundidad Mínima Requerida del Rack con Módulo de Baterías Externas (pulgadas) | 18.63 |
| Peso del Módulo de Potencia del UPS (kg) | 12.70 |
| Dimensiones de Envió (Al x An x Pr / cm) | 24.38 x 50.29 x 59.69 |
| Peso de Envío (kg) | 19.96 |
| Método de Enfriamiento | Ventilador |
| Material del Gabinete del UPS | Metal |
| Altura del UPS Primario (mm) | 88 |
| Ancho del UPS Primario (mm) | 438 |
| Profundidad del UPS Primario (mm) | 397 |
AMBIENTALES
| Rango de Temperatura de Operación | 0 ºC a +40 ºC [+32 ºF a +104 ºF] |
| Rango de Temperatura de Almacenamiento | -15 ºC a +50 ºC [+5 ºF a +122 ºF] |
| Humedad Relativa | De 5% a 95%, sin condensación |
| Modo de CA BTU / Hr. (Plena carga) | 245 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 128 |
| Modo de Batería BTU / Hr. (Plena Carga) | 500 |
| Clasificación de eficiencia del modo de CA (100% de carga) | >93% |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | >96% |
| Ruido Audible |
COMUNICACIONES
| Interfaz de Comunicaciones | USB (compatible con HID); Serial DB9; Cierre de contactos; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web |
| Software PowerAlert | Se puede descargar de www.tripplite.com |
| Cable de Comunicaciones | Cableado USB y DB9 incluido |
| Compatibilidad con WatchDog | Admite la aplicación Watchdog, las opciones de reinicio mediante SO o por hardware para aplicaciones remotas |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms) en el modo en línea de doble conversión, de 3 a 9 ms de tiempo de transferencia durante la operación en modo de economía |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | 160V (100% de carga), 140V (66% de carga), 120V (33% de carga) |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | 288V |
